Зашто се силицијум челик користи у трансформаторима док пластика за електричну изолацију штити систем

Увод

Да ли сте се икада запитали зашто трансформатори трају дуже и раде хладније? Силицијумски челик чини језгро, смањујући губитак енергије, док пластична изолација штити компоненте. У овом чланку ћете научити како ови материјали побољшавају перформансе и сигурност.



Разумевање силицијумског челика и његове улоге у трансформаторима

Шта је силицијум челик?

Силицијум челик је посебна врста електричног челика, направљеног додавањем 2–4% силицијума у ​​гвожђе. Ова легура значајно побољшава своја магнетна својства, што је чини идеалном за језгра трансформатора. Често га видимо у облицима који су оријентисани на хладно ваљано зрно (ЦРГО) и без зрна (ЦРНГО), од којих сваки служи различитим сврхама. ЦРГО поравнава магнетне домене у једном правцу, повећавајући ефикасност, док ЦРНГО обезбеђује униформна својства за ротирајућу машину. Долази у намотајима, листовима и ламинацијама, омогућавајући прецизну производњу језгра и боље вођење флукса.

● Кључне варијанте:

○ Оријентисано на зрно (ГО): Оптимизовано за језгра трансформатора; смањује губитак језгра.

○ Не-оријентисано на зрно (НВО): Погодно за моторе и генераторе; подршка вишесмерног флукса.

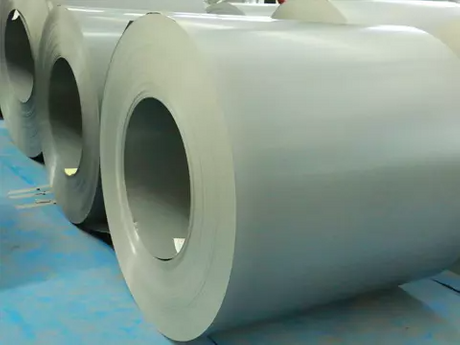

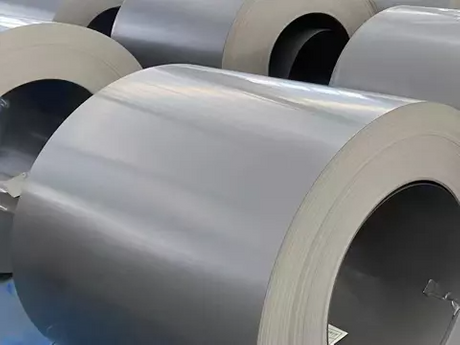

● Коришћени облици: калемови за масовну производњу, ламинирани листови за језгра високих перформанси.

● Електричне предности: Висока отпорност смањује губитке на вртложне струје. Ламинације прекидају струје, смањујући топлоту.

Тип	Типична примена	Магнетне карактеристике	Цоре Лосс Импацт
ЦРГО	Језгра трансформатора	Висока пропустљивост дуж зрна	Мали губитак језгра
ЦРНГО	Мотори, генератори	Уједначена магнетна својства	Умерени губитак језгра
Хи-Б ГО	Високонапонски трансформатори	Ултра-ниски губици, велики флукс	Минимални губитак језгра

Схеракин производи ове типове са прецизним толеранцијама, подржавајући глобалне произвођаче трансформатора. Њихове ЦРГО ламинације побољшавају ефикасност, а истовремено остају исплативе, помажући и малим и великим трансформаторима да раде поуздано.

Предности силицијумског челика у перформансама трансформатора

Коришћење силиконског челика директно утиче на перформансе трансформатора на неколико начина. Његова висока магнетна пермеабилност омогућава магнетним пољима да ефикасно теку, смањујући енергију потребну за магнетизирање и демагнетизацију језгара. Ова ефикасност се претвара у нижу производњу топлоте, што значи да трансформатори остају хладнији и трају дуже.

● Енергетска ефикасност:

Ламинирани силиконски челик смањује хистерезу и губитке на вртложне струје. Нижа производња топлоте смањује деградацију уља у трансформаторима потопљеним у уље.

● Термичка стабилност:

Трансформатори одржавају перформансе под флуктуирајућим оптерећењима. Материјал је отпоран на засићење, чак и током вршних струја.

● Тиши рад:

Смањена магнетострикција од правилно оријентисаних зрна смањује буку зујања, побољшавајући радно окружење.

● Издржљивост и исплативост: Силицијумски челик је отпоран на корозију, а ламинације продужавају век трајања трансформатора. Материјал балансира цену и перформансе, што га чини идеалним за већину електричних система.

Пример тачке: Како ламинације смањују губитке

● Танке плоче разбијају путање вртложним струјама; заустављају велике циркулационе петље.

● Изолациони премази између листова спречавају међуслојну проводљивост.

● Оријентација зрна поравнава проток тока, минимизирајући губитке енергије у хистерези.

Схеракин-ова стручност осигурава да се ламинације секу, секу и слажу на прецизне димензије. Ово гарантује да трансформатори направљени од њиховог силиконског челика постижу максималну ефикасност и одржавају поуздане перформансе током година. Комбиновањем пажљиво пројектованих врста силиконског челика и прецизних техника ламинације, произвођачи могу оптимизовати величину трансформатора, тежину и потрошњу енергије.



Значај пластичне изолације у електричним системима

Зашто трансформатори захтевају изолацију

Трансформатори се у великој мери ослањају на изолацију да би спречили електричне грешке. Без тога, струје високог напона би могле да скачу између намотаја, узрокујући кратке спојеве и кварове. Осигурава сигурност за оператере и оближњу опрему, одржавајући интегритет система чак и под флуктуирајућим оптерећењима. Изолација такође држи магнетна језгра изолованим, тако да ламинације од силицијумског челика могу ефикасно да раде без ризика од стварања лука или деградације.

● Кључне улоге:

○ Спречава цурење струје између намотаја.

○ Одржава безбедан рад под високим напоном.

○ Штити језгро трансформатора и околне компоненте.

Врсте коришћених пластичних материјала

Пластична изолација долази у различитим типовима полимера, од којих сваки нуди различита својства. Термореактивне пластике попут епоксидних смола пружају одличну топлотну отпорност, док полиимиди нуде флексибилност и издржљивост. Неке пластике имају већу диелектричну чврстоћу, што омогућава трансформаторима да подносе веће напоне без квара. Инжењери бирају изолацију на основу температуре, циклуса оптерећења и изложености околини, обезбеђујући и безбедност и перформансе.

Врста материјала	Тхермал Ратинг	Елецтрицал Перформанце	Типична употреба
Епоксидна смола	130–180°Ц	Висока диелектрична чврстоћа	Импрегнација намотаја
полиимид	200–250°Ц	Одлична флексибилност	Високотемпературни намотаји
Полиестер Филм	105–150°Ц	Подршка умереног напона	Општа изолација
Номек папир	180°Ц	Висока изолација за јединице потопљене у уље	Трансформатори пуњени уљем

Схеракин трансформатори често упарују висококвалитетна језгра од силиконског челика са овим типовима изолације како би се постигла оптимална ефикасност и поузданост, посебно у индустријским апликацијама високе потражње.

Термичка и механичка заштита

Изолација није само за електричну сигурност – она такође обезбеђује управљање топлотом и механичку подршку. Апсорбујући топлоту, смањује оптерећење намотаја и спречава превремено старење. Материјал штити од вибрација, влаге и прашине, што може изазвати механичко хабање или електрични квар. Флексибилна пластика омогућава ламинацији да се лагано шири без пуцања, док одржава конзистентно заштиту при континуираном раду.

● Термичке и механичке предности:

○ Смањује прегревање завојнице и вруће тачке.

○ Спречава деградацију изолације од влаге и загађивача.

○ Побољшава стабилност током транспорта и инсталације.

Повећање укупне поузданости система

Комбинација силиконских челичних језгара и пластичне изолације осигурава да трансформатори раде поуздано током деценија. Правилна изолација спречава електричне кварове, ограничава време застоја и одржава ефикасност током варијација оптерећења. Такође повећава дугорочну издржљивост, чинећи трансформаторе сигурнијим и исплативијим за одржавање. Одабиром одговарајућих материјала, произвођачи могу максимизирати и перформансе језгра и заштиту система, обезбеђујући стабилну испоруку енергије високог квалитета.

Буллет Поинтс: Предности поузданости

● Штити од високих напона и кратких спојева.

● Продужава радни век језгра трансформатора и намотаја.

● Ради синергијски са ламелама од силиконског челика за енергетску ефикасност.



Разматрање дизајна приликом комбиновања силицијум челика и пластике

Оптимизација интеракције језгра трансформатора и изолације

Дизајн трансформатора захтева пажљиву координацију ламинација од силицијумског челика и пластичне изолације високих перформанси како би се постигла максимална ефикасност, сигурност и дугорочна издржљивост. Дебљина ламинације је кључна јер утиче на формирање вртложних струја; тање ламинације смањују губитак енергије, али превише танке плоче могу угрозити стабилност структуре и поравнање језгра.

Термореактивне пластике попут епоксида отпорне су на високе температуре и одржавају диелектричну чврстоћу, док флексибилни полимери апсорбују механичке вибрације, штитећи језгра и намотаје током рада и транспорта. Инжењери спроводе тестирање прототипа како би уравнотежили ефикасност, управљање топлотом и механичку отпорност. Правилно слагање слојева и постављање изолације помажу у одржавању ефикасности магнетног флукса, смањењу загревања и спречавању деградације изолације током времена.

● Кључне тачке за оптимизацију:

Типично 0,23–0,35 мм за ГО силицијумски челик како би се смањиле вртложне струје уз одржавање структуралног интегритета.

● Пластична диелектрична чврстоћа:

Мора да издржи услове вршног напона без квара и да обезбеди доследне перформансе изолације под напоном.

● Механичка компатибилност:

Спречава савијање ламинације и пуцање изолације током монтаже, транспорта или вибрација.

● Поравнавање термичке експанзије:

Одржава конзистентан контакт између челика и изолације током промена температуре, избегавајући празнине и напрезање.

● Прецизност слагања:

Прецизно постављање осигурава правилно поравнање флукса, смањује хистерезис и максимизира енергетску ефикасност.

Енергетска ефикасност у односу на материјалне трошкове

Избор материјала укључује балансирање магнетних перформанси и разматрања трошкова. Хи-Б ГО силиконски челик смањује губитке у језгру и обезбеђује високу магнетну пермеабилност, омогућавајући трансформаторима да раде хладније и ефикасније.

Врхунски изолациони материјали продужавају радни век, одржавају термичку стабилност и побољшавају диелектричне перформансе, али и повећавају првобитне трошкове. Процена трошкова животног циклуса омогућава произвођачима да изаберу комбинације које смањују губитак енергије, учесталост одржавања и дугорочне оперативне трошкове.

Правилно упаривање челика и изолације такође може омогућити мање, лакше трансформаторе, смањење трошкова инсталације, транспорта и потпорне конструкције уз одржавање перформанси. Избор праве комбинације побољшава радну стабилност, смањује топлотни стрес, смањује буку и продужава радни век.

Табела 1: Избор материјала у односу на ефикасност и цену трансформатора

Врста материјала	Ефикасност Утицај	Разматрање трошкова	Типичан случај употребе
Хи-Б ГО силиконски челик	Ултра-високо	Већи почетни трошак	Велики енергетски трансформатори који захтевају високу ефикасност и мале губитке
Стандард ГО Силицон	Високо	Умерено	Трансформатори средње величине где су ефикасност и цена уравнотежени
Епоксидна изолација	Висока термичка и диелектрична заштита	Умерено	Трансформатори потопљени у уље који захтевају стабилну изолацију под топлотом
Полиимидна изолација	Високо	Више	Високотемпературни, суви намотаји којима је потребна флексибилност и издржљивост

● Буллет Инсигхтс:

○ Оптимизоване комбинације челика и изолације драстично смањују губитак у празном ходу и у језгри, повећавајући укупну ефикасност трансформатора.

○ Одабир одговарајућих материјала смањује тежину трансформатора и омогућава компактнији дизајн, а истовремено задржава високе перформансе и поузданост.

○ Анализа трошкова животног циклуса показује да се улагање у материјале вишег квалитета исплати деценијама кроз уштеду енергије и смањено одржавање.

○ Одабир стратешког материјала побољшава радну сигурност, термичку стабилност и тихи рад, чинећи трансформатор поузданијим у свим условима оптерећења.

Усклађеност са животном средином и безбедношћу

Трансформатори морају да се придржавају глобалних стандарда, укључујући ИЕЦ 60404, ИЕЕЕ и ИСО 9001, обезбеђујући да ламинације од силицијумског челика одржавају магнетне перформансе, а изолација обезбеђује доследну диелектричну заштиту.

Употреба силицијумског челика који се може рециклирати и пластике која је прихватљива за животну средину смањује еколошки утицај и промовише одрживост. Схеракин спроводи сертификоване производне процесе који испуњавају стандарде перформанси и животне средине. Одговарајући дизајн изолације спречава квар диелектрика при флуктуацијама високог напона или различитим оптерећењима, штитећи трансформатор током целог радног века.

Инжењери узимају у обзир термичке оцене, отпорност на влагу, вибрације и механичко напрезање како би осигурали доследну ефикасност. Ламинације са напредним премазима побољшавају отпорност на корозију и осигуравају приањање изолације, одржавајући интегритет језгра и смањујући учесталост одржавања. Одрживи извори и усклађеност са еколошким смерницама промовишу кружну економију, показујући да трансформатори високих перформанси могу бити ефикасни, безбедни и еколошки одговорни.

● Разматрања усклађености:

○ Ламинације обложене за изолацију и отпорност на корозију како би се осигурала дуготрајна издржљивост и електрична стабилност.

○ Пластика оцењена за радну температуру, напон и влажност, која одржава перформансе у тешким окружењима.

○ Сертификовани процеси гарантују безбедност, ефикасност и еколошку усклађеност на глобалним тржиштима.

○ Одрживи извори смањују угљични отисак и подржавају еколошке производне праксе.

○ Комбинације материјала одржавају ефикасност док испуњавају ригорозне међународне стандарде и оперативне захтеве.



Уобичајени изазови и решења у избору материјала трансформатора

Решавање вртложних струја и губитака хистерезе

Језгра трансформатора се често прегревају ако је силицијумски челик неправилно одабран. Вртложне струје се формирају у дебелим слојевима или слојевима ниске отпорности, трошећи енергију као топлоту. Губици хистерезе настају када се магнетни домени одупиру променама флукса. Коришћење танких челичних силиконских лимова високе отпорности и прецизног слагања слојева разбијају струјне путеве, смањују топлоту и побољшавају ефикасност.

● Кључна решења:

○ Дебљина ламинације: типично 0,23–0,35 мм.

○ Висока електрична отпорност за ограничавање циркулишућих струја.

○ Правилна оријентација зрна поравнава магнетне домене за минималну хистерезу.

Управљање топлотним стресом и буком

Прекомерна топлота и вибрације узрокују да трансформатори гласно брује и брже се троше. Језгра од силиконског челика упарена са квалитетном пластичном изолацијом апсорбују механички стрес, смањујући буку. Изолација такође штити намотаје од врућих тачака, обезбеђујући стабилне перформансе под различитим оптерећењима. Дизајнери користе слојевиту ламинацију и пажљиво одабрану пластику за балансирање термичког и акустичког управљања.

Табела 1: Стратегије за смањење топлоте и буке

Стратегија	Бенефит	Материјални фокус
Танки ламинирани силиконски челик	Смањује вртложне струје	Ламинације од силиконског челика
Челик високе пропусности	Смањује магнетострикцију	ГО силиконски челик
Изолациони премази	Пригушује вибрације, штити калемове	Епоксид, полиимид

Разматрања о дуговечности и одржавању

Квалитет силиконског челика одређује животни век трансформатора. Ламинације високе чистоће без дефеката дуже задржавају магнетна својства. Пластична изолација минимизира продирање влаге и квар диелектрика, смањујући учесталост поправке. Заједно, они обезбеђују доследне перформансе и ниже укупне трошкове животног циклуса индустријских трансформатора.

● Предности дуговечности:

○ Рад хладњака продужава век језгра и намотаја.

○ Смањено топлотно напрезање спречава пуцање изолације.

○ Интервали одржавања су продужени, чиме се штеди енергија и трошкови.

Напредак у технологији материјала

Модерни трансформатори имају користи од ласерског силиконског челика оријентисаног на зрна, побољшавајући поравнање флукса и смањујући губитке. Напредни полимерни премази побољшавају перформансе изолације, чак и под високим температурама или механичким стресом. Ове иновације омогућавају произвођачима као што је Схеракин да испоруче трансформаторе са супериорном ефикасношћу, поузданошћу и тихим радом.

● Иновације:

○ Ласерско бодовање оптимизује оријентацију зрна за ГО челик.

○ Ултра танки слојеви смањују хистерезу и вртложне струје.

○ Полимерни премази пружају побољшану термичку и диелектричну заштиту.



Закључак

Схеракин -ов силиконски челик обезбеђује ефикасност трансформатора, мале губитке у језгру и дугорочну издржљивост, док пластична изолација штити електричне компоненте, смањује топлоту и побољшава безбедност, нудећи поуздане перформансе за индустријску примену.



ФАК

П: За шта се користи силиконски челик у трансформаторима?

О: Силицијумски челик формира језгро, побољшава проводљивост магнетног флукса и смањује губитак енергије.

П: Како пластична изолација штити трансформаторе?

О: Спречава кратке спојеве, апсорбује топлоту и штити компоненте од влаге и вибрација.

П: Зашто комбиновати силиконски челик и пластичну изолацију?

О: Комбинација максимизира ефикасност, сигурност и животни век трансформатора под различитим оптерећењима.

П: Које врсте силиконског челика постоје?

О: Орјентисан на зрно (ГО) за језгра, неоријентисан на зрно (НГО) за моторе и ротационе машине.

П: Како материјали утичу на трошкове трансформатора?

О: Правилан избор силиконског челика и изолације смањује трошкове одржавања, губитка енергије и животног циклуса.
