Gondolkozott már azon, hogy a transzformátorok miért tartanak tovább és miért működnek hűvösebben? A szilícium acél képezi a magot, csökkentve az energiaveszteséget, míg a műanyag szigetelés védi az alkatrészeket. Ebből a cikkből megtudhatja, hogyan javítják ezek az anyagok a teljesítményt és a biztonságot.
A szilíciumos acél az elektromos acél egy speciális fajtája, amelyet úgy készítenek, hogy 2-4% szilíciumot adnak a vashoz. Ez az ötvözet jelentősen javítja mágneses tulajdonságait, így ideális transzformátormagokhoz. Gyakran látjuk hidegen hengerelt gabonaorientált (CRGO) és nem gabonaorientált (CRNGO) formában, amelyek mindegyike más-más célt szolgál. A CRGO egy irányba igazítja a mágneses tartományokat, növelve a hatékonyságot, míg a CRNGO egységes tulajdonságokat biztosít a forgó gépek számára. Tekercsekben, lapokban és laminált formában kapható, így pontos maggyártást és jobb fluxusvezetést tesz lehetővé.
● Kulcsváltozatok:
○ Szemcse-orientált (GO): transzformátormagokhoz optimalizálva; csökkenti a magveszteséget.
○ Nem szemcse-orientált (NGO): Alkalmas motorokhoz és generátorokhoz; többirányú fluxus támogatás.

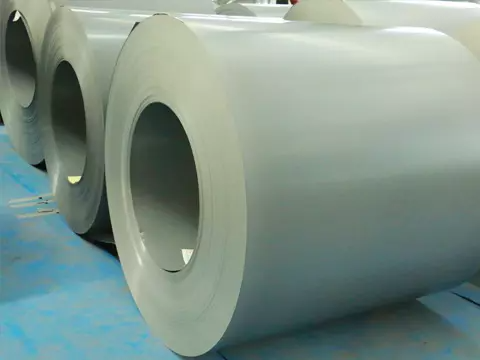

● Használt formák: tekercsek tömeggyártáshoz, laminált lapok nagy teljesítményű magokhoz.
● Elektromos előnyök: A nagy ellenállás csökkenti az örvényáram veszteségeit. A laminálás megszakítja az áramot, csökkentve a hőt.
Írja be |
Tipikus alkalmazás |
Mágneses jellemzők |
Core Loss Impact |
CRGO |
Transzformátor magok |
Magas permeabilitás a szemek mentén |
Alacsony magveszteség |
CRNGO |
Motorok, generátorok |
Egységes mágneses tulajdonságok |
Mérsékelt magvesztés |
Hi-B GO |
Nagyfeszültségű transzformátorok |
Ultra-alacsony veszteség, nagy fluxus |
Minimális magveszteség |
A Sheraxin ezeket a minőségeket szigorú tűrések szerint gyártja, támogatva a globális transzformátorgyártókat. CRGO laminálásaik javítják a hatékonyságot, miközben költséghatékonyak maradnak, segítve a kis és nagy transzformátorok megbízható működését.
A szilíciumacél használata több szempontból is közvetlenül befolyásolja a transzformátor teljesítményét. Magas mágneses permeabilitása lehetővé teszi a mágneses mezők hatékony áramlását, csökkentve a magok mágnesezéséhez és demagnetizálásához szükséges energiát. Ez a hatásfok alacsonyabb hőtermelést jelent, ami azt jelenti, hogy a transzformátorok hűvösebbek és hosszabb ideig tartanak.
● Energiahatékonyság:
A laminált szilícium acél csökkenti a hiszterézist és az örvényáram-veszteséget. Az alacsonyabb hőtermelés csökkenti az olajlebomlást az olajbemerített transzformátorokban.
● Hőstabilitás:
A transzformátorok ingadozó terhelés mellett is fenntartják a teljesítményt. Az anyag ellenáll a telítésnek még csúcsáram idején is.
● Halkabb működés:
A megfelelően orientált szemcsék csökkentett magnetostrikciója csökkenti a búgó zajt, javítva a munkakörülményeket.
● Tartósság és költséghatékonyság: A szilíciumacél ellenáll a korróziónak, a laminálás pedig meghosszabbítja a transzformátor élettartamát. Az anyag egyensúlyban tartja az árat és a teljesítményt, így ideális a legtöbb elektromos rendszerhez.
Felsorolású példa: Hogyan csökkentik a laminálások a veszteségeket
● A vékony lapok megtörik az örvényáram-utakat; leállítják a nagy keringő hurkokat.
● A lemezek közötti szigetelőbevonatok megakadályozzák a rétegek közötti vezetést.
● A szemcse orientációja összehangolja a fluxus áramlását, minimalizálva a hiszterézis energiaveszteségét.
A Sheraxin szakértelme biztosítja, hogy a laminált lemezeket pontos méretre vágják, hasítják és egymásra rakják. Ez garantálja, hogy a szilíciumacélból készült transzformátorok maximális hatékonyságot érjenek el, és megbízható teljesítményt biztosítsanak éveken át. A gondosan megtervezett szilíciumacél minőségek és a precíz laminálási technikák kombinálásával a gyártók optimalizálhatják a transzformátor méretét, súlyát és energiafogyasztását.
A transzformátorok nagymértékben támaszkodnak a szigetelésre, hogy megakadályozzák az elektromos hibákat. Enélkül a nagyfeszültségű áramok ugrálhatnak a tekercsek között, rövidzárlatot és meghibásodást okozva. Biztosítja a kezelők és a közeli berendezések biztonságát, megőrzi a rendszer integritását még ingadozó terhelések mellett is. A szigetelés a mágneses magokat is elszigetelten tartja, így a szilíciumacél laminálások hatékonyan működhetnek az ívív vagy a degradáció veszélye nélkül.
● Kulcsszerepek:
○ Megakadályozza az áramszivárgást a tekercsek között.
○ Magas feszültség mellett is biztonságosan működik.
○ Védi a transzformátor magját és a környező alkatrészeket.
A műanyag szigetelés különböző típusú polimerekből áll, amelyek mindegyike eltérő tulajdonságokkal rendelkezik. A hőre keményedő műanyagok, például az epoxigyanták kiváló hőállóságot, míg a poliimidek rugalmasságot és tartósságot biztosítanak. Egyes műanyagoknak nagyobb a dielektromos szilárdsága, ami lehetővé teszi, hogy a transzformátorok meghibásodás nélkül kezeljék a nagyobb feszültségeket. A mérnökök a hőmérséklet, a terhelési ciklusok és a környezeti hatások alapján választják ki a szigetelést, így biztosítva a biztonságot és a teljesítményt.
Anyag típusa |
Termikus minősítés |
Elektromos teljesítmény |
Tipikus használat |
Epoxigyanta |
130-180 °C |
Nagy dielektromos szilárdság |
Tekercs impregnálás |
poliimid |
200-250°C |
Kiváló rugalmasság |
Magas hőmérsékletű tekercsek |
Poliészter fólia |
105-150°C |
Mérsékelt feszültség támogatás |
Általános szigetelés |
Nomex papír |
180 °C |
Magas szigetelés az olajba merülő egységekhez |
Olajjal töltött transzformátorok |
A Sheraxin transzformátorok gyakran párosítják a kiváló minőségű szilíciumacél magokat ezekkel a szigetelési típusokkal, hogy optimális hatékonyságot és megbízhatóságot érjenek el, különösen a nagy igényű ipari alkalmazásokban.
A szigetelés nem csak az elektromos biztonságot szolgálja, hanem hőkezelést és mechanikai támogatást is nyújt. A hő elnyelésével csökkenti a tekercsekre nehezedő feszültséget és megakadályozza az idő előtti öregedést. Az anyag véd a vibrációtól, nedvességtől és portól, amelyek mechanikai kopást vagy elektromos meghibásodást okozhatnak. A rugalmas műanyagok lehetővé teszik, hogy a rétegelt lemezek repedés nélkül enyhén kitáguljanak, miközben folyamatos működés közben is egyenletes védelmet biztosítanak.
● Termikus és mechanikai előnyök:
○ Csökkenti a tekercs túlmelegedését és a forró pontokat.
○ Megakadályozza a szigetelés nedvesség és szennyeződések miatti leromlását.
○ Javítja a stabilitást a szállítás és a telepítés során.
A szilíciumacél magok és a műanyag szigetelés kombinációja biztosítja a transzformátorok megbízható működését évtizedeken keresztül. A megfelelő szigetelés megakadályozza az elektromos meghibásodásokat, korlátozza az állásidőt, és fenntartja a hatékonyságot a terhelésváltozások során. Ezenkívül növeli a hosszú távú tartósságot, biztonságosabbá és költséghatékonyabbá téve a transzformátorokat. A megfelelő anyagok kiválasztásával a gyártók maximalizálhatják az alapteljesítményt és a rendszervédelmet, stabil, kiváló minőségű energiaszállítást biztosítva.
Pontok: Megbízhatósági előnyök
● Véd a nagyfeszültségű tüskék és rövidzárlatok ellen.
● Meghosszabbítja a transzformátormag és a tekercsek élettartamát.
● Az energiahatékonyság érdekében szinergikusan működik a szilíciumos acél laminátumokkal.
A transzformátorok tervezése megköveteli a szilíciumacél laminálás és a nagy teljesítményű műanyag szigetelés gondos összehangolását a maximális hatékonyság, biztonság és hosszú távú tartósság elérése érdekében. A laminálás vastagsága döntő fontosságú, mert befolyásolja az örvényáram kialakulását; A vékonyabb rétegek csökkentik az energiaveszteséget, de a túl vékony lemezek veszélyeztethetik a szerkezeti stabilitást és a mag igazítását.
A hőre keményedő műanyagok, mint például az epoxi, ellenállnak a magas hőmérsékletnek és megőrzik a dielektromos szilárdságot, míg a rugalmas polimerek elnyelik a mechanikai rezgéseket, védik a magokat és a tekercseket működés és szállítás közben. A mérnökök prototípustesztelést végeznek a hatékonyság, a hőkezelés és a mechanikai rugalmasság egyensúlya érdekében. A laminálás megfelelő elhelyezése és a szigetelés elhelyezése segít fenntartani a mágneses fluxus hatékonyságát, csökkenti a felmelegedést és megakadályozza a szigetelés idővel történő leromlását.
● Az optimalizálás legfontosabb pontjai:
Jellemzően 0,23–0,35 mm a GO szilícium acél esetében az örvényáramok csökkentése érdekében, miközben megőrzi a szerkezeti integritást.
● Műanyag dielektromos szilárdság:
Meghibásodás nélkül kell ellenállnia a csúcsfeszültségnek, és biztosítania kell a feszültség alatti egyenletes szigetelési teljesítményt.
● Mechanikai kompatibilitás:
Megakadályozza a laminálás vetemedését és a szigetelés repedését összeszerelés, szállítás vagy vibrációs események során.
● Hőtágulási beállítás:
Folyamatos kapcsolatot tart fenn az acél és a szigetelés között a hőmérséklet-változások során, elkerülve a hézagokat és a feszültséget.
● Halmozási pontosság:
A pontos elhelyezés biztosítja a megfelelő fluxusigazítást, csökkenti a hiszterézist és maximalizálja az energiahatékonyságot.
Az anyagválasztás magában foglalja a mágneses teljesítmény és a költségek kiegyensúlyozását. A Hi-B GO szilíciumacél csökkenti a magveszteségeket és nagy mágneses permeabilitást biztosít, lehetővé téve a transzformátorok hűvösebb és hatékonyabb működését.
A prémium szigetelőanyagok meghosszabbítják az élettartamot, fenntartják a hőstabilitást és javítják a dielektromos teljesítményt, ugyanakkor növelik az előzetes költségeket is. Az életciklus-költségek értékelése lehetővé teszi a gyártók számára, hogy olyan kombinációkat válasszanak, amelyek csökkentik az energiaveszteséget, a karbantartási gyakoriságot és a hosszú távú üzemeltetési költségeket.
Az acél és a szigetelés megfelelő párosítása kisebb, könnyebb transzformátorokat is lehetővé tesz, csökkentve a telepítési, szállítási és tartószerkezeti költségeket, miközben megőrzi a teljesítményt. A megfelelő kombináció kiválasztása növeli a működési stabilitást, csökkenti a hőterhelést, csökkenti a zajt és meghosszabbítja az élettartamot.
1. táblázat: Anyagválasztás és transzformátor hatékonyság és költség
Anyag típusa |
Hatékonysági hatás |
Költség mérlegelés |
Tipikus használati eset |
Hi-B GO szilikon acél |
Ultra-magas |
Magasabb kezdeti költség |
Nagy teljesítményű transzformátorok, amelyek nagy hatékonyságot és alacsony veszteséget igényelnek |
Szabványos GO szilícium |
Magas |
Mérsékelt |
Közepes méretű transzformátorok, ahol a hatékonyság és a költség egyensúlyban van |
Epoxi szigetelés |
Magas hő- és dielektromos védelem |
Mérsékelt |
Olajbemerítésű transzformátorok, amelyek stabil hőszigetelést igényelnek |
Poliimid szigetelés |
Magas |
Magasabb |
Magas hőmérsékletű, száraz típusú tekercsek, amelyek rugalmasságot és tartósságot igényelnek |
● Bullet Insights:
○ Az optimalizált acél és szigetelés kombinációk drasztikusan csökkentik az üresjárati és magveszteségeket, javítva a transzformátor általános hatékonyságát.
○ A megfelelő anyagok kiválasztása csökkenti a transzformátor súlyát, és kompaktabb kialakítást tesz lehetővé, miközben a teljesítmény és a megbízhatóság magas szinten marad.
○ Az életciklus-költségelemzés azt mutatja, hogy a jobb minőségű anyagokba való befektetés több évtizeden keresztül megtérül az energiamegtakarítás és a kevesebb karbantartás révén.
○ A stratégiai anyagválasztás javítja az üzembiztonságot, a termikus stabilitást és a csendes működést, így a transzformátor megbízhatóbb minden terhelési körülmény között.
A transzformátoroknak meg kell felelniük a globális szabványoknak, beleértve az IEC 60404-et, az IEEE-t és az ISO 9001-et, biztosítva, hogy a szilíciumacél rétegelt lemezek fenntartsák a mágneses teljesítményt, a szigetelés pedig egyenletes dielektromos védelmet biztosítson.
Az újrahasznosítható szilíciumacél és a környezetbarát műanyagok használata csökkenti az ökológiai hatást és elősegíti a fenntarthatóságot. A Sheraxin tanúsított gyártási folyamatokat valósít meg, amelyek megfelelnek mind a teljesítmény-, mind a környezetvédelmi szabványoknak. A megfelelő szigetelési kialakítás megakadályozza a dielektromos törést nagyfeszültség-ingadozások vagy változó terhelések esetén, így védi a transzformátort annak teljes élettartama alatt.
A mérnökök figyelembe veszik a termikus besorolásokat, a nedvességállóságot, a vibrációt és a mechanikai igénybevételt az egyenletes hatékonyság érdekében. A fejlett bevonattal ellátott laminálások javítják a korrózióállóságot és biztosítják a szigetelés tapadását, megőrzik a mag integritását és csökkentik a karbantartási gyakoriságot. A fenntartható beszerzés és a környezetvédelmi irányelvek betartása elősegíti a körkörös gazdaságot, bizonyítva, hogy a nagy teljesítményű transzformátorok hatékonyak, biztonságosak és környezettudatosak lehetnek.
● Megfelelőségi szempontok:
○ A hosszú távú tartósság és elektromos stabilitás érdekében szigetelő és korrózióálló bevonattal ellátott rétegek.
○ Működési hőmérsékletre, feszültségre és páratartalomra méretezett műanyagok, amelyek megőrzik a teljesítményt zord körülmények között is.
○ A tanúsított folyamatok garantálják a biztonságot, a hatékonyságot és a környezetvédelmi előírásokat a globális piacokon.
○ A fenntartható beszerzés csökkenti a szénlábnyomot, és támogatja a környezetbarát gyártási gyakorlatokat.
○ Az anyagkombinációk megőrzik a hatékonyságot, miközben megfelelnek a szigorú nemzetközi szabványoknak és működési követelményeknek.
A transzformátor magjai gyakran túlmelegednek, ha a szilíciumacélt nem megfelelően választják meg. Az örvényáramok vastag vagy kis ellenállású rétegekben képződnek, és hőként pazarolják az energiát. Hiszterézis veszteség lép fel, amikor a mágneses domének ellenállnak a fluxus változásainak. A vékony, nagy ellenállású szilíciumacél lemezek és a precíz laminálás megszakítja az áramutakat, csökkenti a hőt és javítja a hatékonyságot.
● Legfontosabb megoldások:
○ Laminálási vastagság: jellemzően 0,23-0,35 mm.
○ Nagy elektromos ellenállás a keringő áramok korlátozására.
○ A megfelelő szemcse-orientáció a mágneses tartományokat igazítja a minimális hiszterézis érdekében.
A túlzott hő és rezgés hatására a transzformátorok hangosan zúgnak és gyorsabban kopnak. A szilikon acél magok minőségi műanyag szigeteléssel párosítva elnyelik a mechanikai feszültséget, csökkentve a zajt. A szigetelés védi a tekercseket a forró pontoktól is, biztosítva a stabil teljesítményt változó terhelések mellett. A tervezők réteges laminálást és gondosan kiválasztott műanyagokat használnak a hő- és akusztikai menedzsment egyensúlyba hozása érdekében.
1. táblázat: A hő- és zajcsökkentési stratégiák
Stratégia |
Haszon |
Anyagi fókusz |
Vékony laminált szilikon acél |
Csökkenti az örvényáramot |
Szilikon acél laminálások |
Nagy áteresztőképességű acél |
Csökkenti a magnetostrikciót |
GO szilikon acél |
Szigetelő bevonatok |
Csillapítja a vibrációt, védi a tekercseket |
Epoxi, poliimid |
A szilíciumacél minősége határozza meg a transzformátor élettartamát. A nagy tisztaságú, hibamentes laminálások hosszabb ideig megőrzik a mágneses tulajdonságokat. A műanyag szigetelés minimálisra csökkenti a nedvesség behatolását és a dielektrikum lebomlását, csökkentve a javítási gyakoriságot. Ezek együttesen biztosítják az ipari transzformátorok egyenletes teljesítményét és alacsonyabb teljes életciklus-költségeit.
● A hosszú élettartam előnyei:
○ A hűvösebb működés meghosszabbítja a mag és a tekercs élettartamát.
○ A csökkentett hőfeszültség megakadályozza a szigetelés repedését.
○ A karbantartási intervallumok meghosszabbodnak, így energiát és költségeket takarítanak meg.
A modern transzformátorok előnye a lézeres bemetszésű szemcseorientált szilícium acél, ami javítja a fluxus igazítását és csökkenti a veszteségeket. A fejlett polimer bevonatok még magas hőmérsékleten vagy mechanikai igénybevétel mellett is javítják a szigetelési teljesítményt. Ezek az innovációk lehetővé teszik az olyan gyártók számára, mint a Sheraxin, hogy kiemelkedő hatékonyságú, megbízhatóságú és csendes működésű transzformátorokat szállítsanak.
● Innovációk:
○ A lézeres marás optimalizálja a szemcse orientációját a GO acélhoz.
○ Az ultravékony laminálás csökkenti a hiszterézist és az örvényáramot.
○ A polimer bevonatok fokozott hő- és dielektromos védelmet biztosítanak.
A Sheraxin szilíciumacél biztosítja a transzformátor hatékonyságát, alacsony magveszteséget és hosszú távú tartósságot, míg a műanyag szigetelés védi az elektromos alkatrészeket, csökkenti a hőt és javítja a biztonságot, megbízható teljesítményt nyújtva az ipari alkalmazásokhoz.
V: Szilícium acél képezi a magot, javítja a mágneses fluxus vezetést és csökkenti az energiaveszteséget.
V: Megakadályozza a rövidzárlatokat, elnyeli a hőt, és védi az alkatrészeket a nedvességtől és a vibrációtól.
V: A kombináció maximalizálja a hatékonyságot, a biztonságot és a transzformátor élettartamát változó terhelés mellett.
V: Szemcseorientált (GO) magokhoz, nem szemcseorientált (NGO) motorokhoz és forgógépekhez.
V: A szilíciumacél és a szigetelés megfelelő kiválasztása csökkenti a karbantartási, az energiaveszteség és az életciklus költségeit.
