Zakaj se silicijevo jeklo uporablja v transformatorjih, medtem ko plastika za električno izolacijo ščiti sistem

Uvod

Ste se kdaj vprašali, zakaj transformatorji zdržijo dlje in delujejo hladnejše? Silikonsko jeklo tvori jedro, kar zmanjšuje izgubo energije, medtem ko plastična izolacija ščiti komponente. V tem članku boste izvedeli, kako ti materiali povečujejo učinkovitost in varnost.



Razumevanje silicijevega jekla in njegove vloge v transformatorjih

Kaj je silicijevo jeklo?

Silikonsko jeklo je posebna vrsta elektrotehničnega jekla, izdelano z dodajanjem 2–4 % silicija železu. Ta zlitina znatno izboljša svoje magnetne lastnosti, zaradi česar je idealna za jedra transformatorjev. Pogosto ga vidimo v hladno valjanih zrnatih (CRGO) in nezrnatih (CRNGO) oblikah, od katerih vsaka služi različnim namenom. CRGO poravna magnetne domene v eno smer, kar poveča učinkovitost, medtem ko CRNGO zagotavlja enotne lastnosti za vrteče se stroje. Na voljo je v zvitkih, ploščah in laminatih, kar omogoča natančno izdelavo jedra in boljše vodenje toka.

● Ključne različice:

○ Zrnato usmerjeno (GO): Optimizirano za jedra transformatorjev; zmanjša izgubo jedra.

○ Nezrnato usmerjeno (NGO): Primerno za motorje in generatorje; podpora za večsmerni tok.

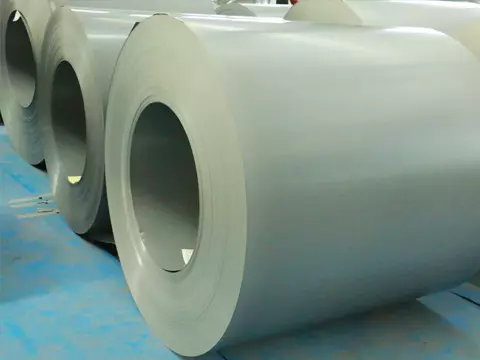

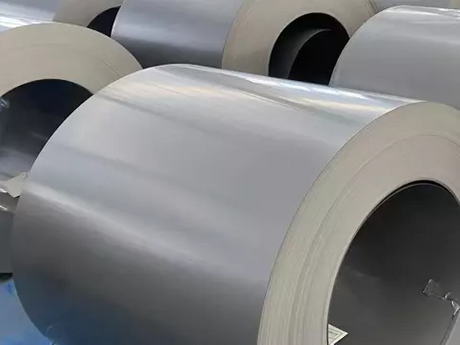

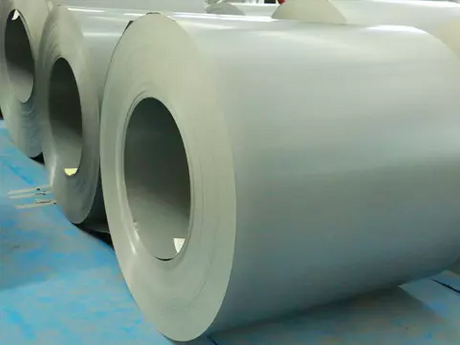

● Uporabljene oblike: zvitki za množično proizvodnjo, laminirane plošče za visokozmogljiva jedra.

● Električne prednosti: visoka upornost zmanjšuje izgube zaradi vrtinčnih tokov. Laminacije prekinejo tokove in zmanjšajo toploto.

Vrsta	Tipična uporaba	Magnetne lastnosti	Vpliv izgube jedra
CRGO	Jedra transformatorjev	Visoka prepustnost vzdolž zrn	Nizka izguba jedra
CRNGO	Motorji, generatorji	Enotne magnetne lastnosti	Zmerna izguba jedra
Hi-B GO	Visokonapetostni transformatorji	Ultra nizke izgube, visok pretok	Minimalna izguba jedra

Sheraxin proizvaja te razrede z natančnimi tolerancami in podpira globalne proizvajalce transformatorjev. Njihove laminacije CRGO izboljšujejo učinkovitost, hkrati pa ostajajo stroškovno učinkovite in pomagajo tako malim kot velikim transformatorjem, da delujejo zanesljivo.

Prednosti silicijevega jekla pri delovanju transformatorja

Uporaba silicijevega jekla neposredno vpliva na zmogljivost transformatorja na več načinov. Njegova visoka magnetna prepustnost omogoča magnetnim poljem učinkovit pretok, kar zmanjšuje energijo, potrebno za magnetiziranje in razmagnetenje jeder. Ta učinkovitost pomeni nižjo proizvodnjo toplote, kar pomeni, da transformatorji ostanejo hladnejši in trajajo dlje.

● Energijska učinkovitost:

Laminirano silicijevo jeklo zmanjša histerezo in izgube zaradi vrtinčnih tokov. Manjša proizvodnja toplote zmanjša razgradnjo olja v oljnih transformatorjih.

● Toplotna stabilnost:

Transformatorji ohranjajo zmogljivost pri nihajočih obremenitvah. Material je odporen na nasičenje, tudi med največjimi tokovi.

● Tišje delovanje:

Zmanjšana magnetostrikcija zaradi pravilno usmerjenih zrn zmanjša brenčanje in izboljša delovno okolje.

● Vzdržljivost in stroškovna učinkovitost: Silikonsko jeklo je odporno proti koroziji, laminati pa podaljšajo življenjsko dobo transformatorja. Material uravnoteži ceno in zmogljivost, zaradi česar je idealen za večino električnih sistemov.

Primer točke: Kako laminacije zmanjšajo izgube

● Tanke plošče prekinejo poti vrtinčnih tokov; ustavijo velike krožne zanke.

● Izolacijski premazi med ploščami preprečujejo medlaminarno prevodnost.

● Usmerjenost zrn poravna tok toka, kar zmanjša izgube energije zaradi histereze.

Sheraxinovo strokovno znanje in izkušnje zagotavljajo, da so laminati razrezani, razrezani in zloženi na natančne dimenzije. To zagotavlja, da transformatorji, izdelani iz silicijevega jekla, dosežejo največjo učinkovitost in ohranijo zanesljivo delovanje skozi leta. S kombinacijo skrbno izdelanih vrst silicijevega jekla in natančnih tehnik laminiranja lahko proizvajalci optimizirajo velikost transformatorja, težo in porabo energije.



Pomen plastične izolacije v električnih sistemih

Zakaj transformatorji potrebujejo izolacijo

Transformatorji so v veliki meri odvisni od izolacije, da preprečijo električne napake. Brez tega bi lahko visokonapetostni tokovi preskočili med navitji, kar bi povzročilo kratke stike in okvare. Zagotavlja varnost za operaterje in bližnjo opremo ter ohranja celovitost sistema tudi pri nihajočih obremenitvah. Izolacija prav tako ohranja izolirana magnetna jedra, tako da lahko lamele iz silicijevega jekla delujejo učinkovito brez nevarnosti iskrenja ali degradacije.

● Ključne vloge:

○ Preprečuje uhajanje toka med navitji.

○ Ohranja varno delovanje pod visoko napetostjo.

○ Ščiti jedro transformatorja in okoliške komponente.

Vrste uporabljenih plastičnih materialov

Plastična izolacija je na voljo v različnih vrstah polimerov, od katerih ima vsaka različne lastnosti. Termoreaktivne plastike, kot so epoksidne smole, zagotavljajo odlično toplotno odpornost, medtem ko poliimidi nudijo fleksibilnost in vzdržljivost. Nekatere plastike imajo večjo dielektrično trdnost, kar transformatorjem omogoča brezhibno prenašanje večjih napetosti. Inženirji izberejo izolacijo na podlagi temperature, ciklov obremenitve in izpostavljenosti okolja, kar zagotavlja varnost in učinkovitost.

Vrsta materiala	Toplotna ocena	Električna zmogljivost	Tipična uporaba
Epoksi smola	130–180°C	Visoka dielektrična trdnost	Impregnacija tuljave
Poliimid	200–250°C	Odlična fleksibilnost	Visokotemperaturna navitja
Poliestrski film	105–150°C	Podpora zmerne napetosti	Splošna izolacija
Papir Nomex	180°C	Visoka izolacija za enote, potopljene v olje	Oljni transformatorji

Transformatorji Sheraxin pogosto kombinirajo visokokakovostna jedra iz silicijevega jekla s temi vrstami izolacije, da dosežejo optimalno učinkovitost in zanesljivost, zlasti v industrijskih aplikacijah z visokim povpraševanjem.

Toplotna in mehanska zaščita

Izolacija ni samo za električno varnost – zagotavlja tudi upravljanje toplote in mehansko podporo. Z absorbiranjem toplote zmanjšuje obremenitev navitij in preprečuje prezgodnje staranje. Material ščiti pred tresljaji, vlago in prahom, ki lahko povzročijo mehansko obrabo ali električno okvaro. Fleksibilna plastika omogoča, da se laminati rahlo razširijo brez razpok, hkrati pa ohranjajo dosledno zaščito med neprekinjenim delovanjem.

● Toplotne in mehanske prednosti:

○ Zmanjša pregrevanje tuljave in vroče točke.

○ Preprečuje degradacijo izolacije zaradi vlage in onesnaževalcev.

○ Izboljša stabilnost med transportom in namestitvijo.

Izboljšanje splošne zanesljivosti sistema

Kombinacija jeder iz silicijevega jekla in plastične izolacije zagotavlja zanesljivo delovanje transformatorjev več desetletij. Ustrezna izolacija preprečuje električne okvare, omejuje izpade in ohranja učinkovitost med variacijami obremenitve. Prav tako povečuje dolgotrajno vzdržljivost, zaradi česar so transformatorji varnejši in stroškovno učinkovitejši za vzdrževanje. Z izbiro ustreznih materialov lahko proizvajalci maksimizirajo zmogljivost jedra in zaščito sistema, kar zagotavlja stabilno in visokokakovostno dobavo energije.

Točke: Prednosti zanesljivosti

● Ščiti pred visokonapetostnimi konicami in kratkimi stiki.

● Podaljša življenjsko dobo transformatorskega jedra in navitij.

● Deluje sinergistično s laminati iz silicijevega jekla za energetsko učinkovitost.



Premisleki pri oblikovanju pri kombinaciji silicijevega jekla in plastike

Optimiziranje medsebojnega delovanja jedra transformatorja in izolacije

Zasnova transformatorja zahteva skrbno usklajevanje laminatov iz silicijevega jekla in visoko zmogljive plastične izolacije, da se doseže največja učinkovitost, varnost in dolgotrajna vzdržljivost. Debelina laminacije je ključna, ker vpliva na nastanek vrtinčnih tokov; tanjši sloji zmanjšajo izgubo energije, vendar lahko pretanki listi ogrozijo strukturno stabilnost in poravnavo jedra.

Duroplastne plastike, kot je epoksi, so odporne na visoke temperature in ohranjajo dielektrično trdnost, medtem ko fleksibilni polimeri absorbirajo mehanske vibracije, ščitijo jedra in navitja med delovanjem in transportom. Inženirji izvajajo testiranje prototipov, da uravnotežijo učinkovitost, toplotno upravljanje in mehansko odpornost. Pravilno zlaganje laminacije in postavitev izolacije pomagata ohranjati učinkovitost magnetnega pretoka, zmanjšata segrevanje in preprečita degradacijo izolacije skozi čas.

● Ključne točke za optimizacijo:

Običajno 0,23–0,35 mm za silicijsko jeklo GO za zmanjšanje vrtinčnih tokov ob ohranjanju strukturne celovitosti.

● Plastična dielektrična trdnost:

Prenesti mora razmere konične napetosti brez okvare in zagotoviti dosledno izolacijsko delovanje pod obremenitvijo.

● Mehanska združljivost:

Preprečuje zvijanje laminacije in pokanje izolacije med montažo, transportom ali vibracijami.

● Poravnava toplotnega raztezanja:

Ohranja dosleden stik med jeklom in izolacijo pri temperaturnih spremembah, pri čemer se izogiba vrzeli in napetosti.

● Natančnost zlaganja:

Natančna namestitev zagotavlja pravilno poravnavo toka, zmanjša histerezo in poveča energetsko učinkovitost.

Energetska učinkovitost v primerjavi s stroški materiala

Izbira materiala vključuje ravnotežje med magnetno zmogljivostjo in stroški. Silikonsko jeklo Hi-B GO zmanjšuje izgube v jedru in zagotavlja visoko magnetno prepustnost, kar transformatorjem omogoča hladnejše in učinkovitejše delovanje.

Vrhunski izolacijski materiali podaljšujejo življenjsko dobo, ohranjajo toplotno stabilnost in izboljšajo dielektrično učinkovitost, a tudi povečajo vnaprejšnje stroške. Vrednotenje stroškov življenjskega cikla omogoča proizvajalcem, da izberejo kombinacije, ki zmanjšajo izgubo energije, pogostost vzdrževanja in dolgoročne obratovalne stroške.

Pravilno združevanje jekla in izolacije lahko omogoči tudi manjše, lažje transformatorje, kar zmanjša stroške namestitve, transporta in podporne strukture, hkrati pa ohrani učinkovitost. Izbira prave kombinacije poveča stabilnost delovanja, zmanjša toplotni stres, zmanjša hrup in podaljša življenjsko dobo.

Tabela 1: Izbire materialov v primerjavi z učinkovitostjo in stroški transformatorja

Vrsta materiala	Vpliv učinkovitosti	Upoštevanje stroškov	Tipičen primer uporabe
Hi-B GO Silicon Steel	Ultra-visoka	Višji začetni stroški	Veliki energetski transformatorji, ki zahtevajo visoko učinkovitost in nizke izgube
Standardni GO Silicon	visoko	Zmerno	Srednje veliki transformatorji, kjer sta učinkovitost in cena uravnotežena
Epoksi izolacija	Visoka toplotna in dielektrična zaščita	Zmerno	Oljni transformatorji, ki zahtevajo stabilno izolacijo pri vročini
Poliimidna izolacija	visoko	višje	Visokotemperaturna, suha navitja, ki potrebujejo prožnost in vzdržljivost

● Bullet Insights:

○ Optimizirane kombinacije jekla in izolacije drastično zmanjšajo izgube brez obremenitve in jedra, s čimer povečajo splošno učinkovitost transformatorja.

○ Izbira ustreznih materialov zmanjša težo transformatorja in omogoča bolj kompaktne zasnove, hkrati pa ohranja visoko zmogljivost in zanesljivost.

○ Analiza stroškov življenjskega cikla dokazuje, da se naložbe v materiale višje kakovosti izplačajo v desetletjih s prihranki energije in zmanjšanim vzdrževanjem.

○ Strateški izbor materiala izboljša varnost pri delovanju, toplotno stabilnost in tiho delovanje, zaradi česar je transformator bolj zanesljiv v vseh pogojih obremenitve.

Okoljska in varnostna skladnost

Transformatorji morajo izpolnjevati globalne standarde, vključno z IEC 60404, IEEE in ISO 9001, ki zagotavljajo, da laminacije iz silicijevega jekla ohranjajo magnetno zmogljivost, izolacija pa zagotavlja dosledno dielektrično zaščito.

Uporaba silikonskega jekla, ki ga je mogoče reciklirati, in okolju prijazne plastike zmanjšuje vpliv na okolje in spodbuja trajnost. Sheraxin izvaja certificirane proizvodne procese, ki ustrezajo tako učinkovitosti kot okoljskim standardom. Pravilna izolacijska zasnova preprečuje razpad dielektrika pod visokimi napetostnimi nihanji ali različnimi obremenitvami, kar ščiti transformator skozi celotno življenjsko dobo.

Inženirji upoštevajo toplotne ocene, odpornost na vlago, vibracije in mehanske obremenitve, da zagotovijo dosledno učinkovitost. Laminati z naprednimi premazi izboljšujejo odpornost proti koroziji in zagotavljajo oprijem izolacije, ohranjajo celovitost jedra in zmanjšujejo pogostost vzdrževanja. Trajnostno pridobivanje in skladnost z okoljskimi smernicami spodbujata krožno gospodarstvo, kar dokazuje, da so lahko visokozmogljivi transformatorji učinkoviti, varni in okolju prijazni.

● Premisleki glede skladnosti:

○ Laminati, prevlečeni za izolacijo in odpornost proti koroziji, da zagotovijo dolgotrajno vzdržljivost in električno stabilnost.

○ Plastika, ocenjena za delovno temperaturo, napetost in vlažnost, ohranja učinkovitost v težkih okoljih.

○ Certificirani procesi zagotavljajo varnost, učinkovitost in okoljsko skladnost na svetovnih trgih.

○ Trajnostno pridobivanje zmanjšuje ogljični odtis in podpira okolju prijazne proizvodne prakse.

○ Kombinacije materialov ohranjajo učinkovitost, medtem ko izpolnjujejo stroge mednarodne standarde in operativne zahteve.



Pogosti izzivi in ​​rešitve pri izbiri materiala transformatorja

Obravnava vrtinčnih tokov in histereznih izgub

Transformatorska jedra se pogosto pregrejejo, če silicijevo jeklo ni pravilno izbrano. V debelih ali nizkoupornih laminatih nastajajo vrtinčni tokovi, ki izgubljajo energijo kot toploto. Histerezne izgube nastanejo, ko se magnetne domene upirajo spremembam toka. Uporaba tanke pločevine iz silicijevega jekla z visoko upornostjo in natančnega zlaganja laminacije prekine tokovne poti, zmanjša toploto in izboljša učinkovitost.

● Ključne rešitve:

○ Debelina laminacije: običajno 0,23–0,35 mm.

○ Visoka električna upornost za omejevanje krožečih tokov.

○ Pravilna orientacija zrn poravna magnetne domene za minimalno histerezo.

Obvladovanje toplotne obremenitve in hrupa

Prekomerna vročina in vibracije povzročijo, da transformatorji glasno brnijo in se hitreje obrabijo. Silikonska jeklena jedra skupaj s kakovostno plastično izolacijo absorbirajo mehanske obremenitve in zmanjšajo hrup. Izolacija tudi ščiti navitja pred vročimi točkami, kar zagotavlja stabilno delovanje pri različnih obremenitvah. Oblikovalci uporabljajo večplastne laminate in skrbno izbrano plastiko za uravnoteženje toplotnega in akustičnega upravljanja.

Tabela 1: Strategije za zmanjšanje toplote in hrupa

strategija	Korist	Materialni fokus
Tanko laminirano silikonsko jeklo	Zmanjšuje vrtinčne tokove	Silikonske jeklene laminacije
Visoko prepustno jeklo	Zmanjša magnetostrikcijo	GO silikonsko jeklo
Izolacijski premazi	Duši vibracije, ščiti tuljave	Epoksi, poliimid

Dolgoživost in vidiki vzdrževanja

Kakovost silicijevega jekla določa življenjsko dobo transformatorja. Laminati visoke čistosti brez napak ohranjajo magnetne lastnosti dlje. Plastična izolacija zmanjša prodiranje vlage in razgradnjo dielektrika, kar zmanjša pogostost popravil. Skupaj zagotavljajo dosledno delovanje in nižje skupne stroške življenjskega cikla industrijskih transformatorjev.

● Prednosti dolgoživosti:

○ Hladilno delovanje podaljša življenjsko dobo jedra in navitja.

○ Zmanjšana toplotna obremenitev preprečuje pokanje izolacije.

○ Podaljšani intervali vzdrževanja, prihranek energije in stroškov.

Napredek v tehnologiji materialov

Sodobni transformatorji imajo koristi od lasersko označenega zrnato usmerjenega silicijevega jekla, ki izboljšuje poravnavo toka in zmanjšuje izgube. Napredni polimerni premazi izboljšajo izolacijo, tudi pri visoki temperaturi ali mehanski obremenitvi. Te inovacije proizvajalcem, kot je Sheraxin, omogočajo dobavo transformatorjev z vrhunsko učinkovitostjo, zanesljivostjo in tihim delovanjem.

● Inovacije:

○ Lasersko zarezovanje optimizira orientacijo zrn za jeklo GO.

○ Izjemno tanke laminacije zmanjšajo histerezo in vrtinčne tokove.

○ Polimerni premazi zagotavljajo izboljšano toplotno in dielektrično zaščito.



Zaključek

Sheraxinovo silicijsko jeklo zagotavlja učinkovitost transformatorja, nizko izgubo jedra in dolgotrajno vzdržljivost, medtem ko plastična izolacija ščiti električne komponente, zmanjšuje toploto in izboljšuje varnost ter nudi zanesljivo delovanje za industrijske aplikacije.



pogosta vprašanja

V: Za kaj se uporablja silicijevo jeklo v transformatorjih?

O: Silikonsko jeklo tvori jedro, izboljšuje prevodnost magnetnega pretoka in zmanjšuje izgubo energije.

V: Kako plastična izolacija ščiti transformatorje?

O: Preprečuje kratke stike, absorbira toploto in ščiti komponente pred vlago in vibracijami.

V: Zakaj združiti silikonsko jeklo in plastično izolacijo?

O: Kombinacija poveča učinkovitost, varnost in življenjsko dobo transformatorja pri različnih obremenitvah.

V: Katere vrste silicijevega jekla obstajajo?

O: Zrnato usmerjeno (GO) za jedra, nezrnato usmerjeno (NGO) za motorje in rotacijske stroje.

V: Kako materiali vplivajo na stroške transformatorja?

O: Pravilna izbira silikonskega jekla in izolacije zmanjša stroške vzdrževanja, izgube energije in življenjskega cikla.
