Vergleich von Elektrosiliziumstahlsorten und ihren typischen Größen

Wichtige Erkenntnisse

• Kornorientierter Siliziumstahl eignet sich hervorragend für Transformatoren. Es hat eine hohe magnetische Permeabilität und einen geringen Energieverlust. Wählen Sie diesen Typ für Transformatorkerne, die gut funktionieren.

• Nichtkornorientierter Siliziumstahl eignet sich gut für Motoren und Generatoren. Es verleiht in jeder Richtung die gleichen magnetischen Eigenschaften. Dadurch eignet es sich gut für die Drehung magnetischer Felder.

• Achten Sie bei der Auswahl von Elektrostahl auf Kernverlust, Dicke und Frequenz. Diese Dinge wirken sich darauf aus, wie gut Ihre elektrischen Geräte funktionieren.

• Überprüfen Sie immer die magnetischen Eigenschaften und Siliziumgehalt im Stahl . Mehr Silizium bedeutet weniger Eisenverlust und bessere magnetische Leistung.

• Verwenden Sie die richtige Stahlsorte für Ihre Anforderungen. Kornorientierter Stahl eignet sich am besten für Transformatoren, die Energie sparen müssen. Nicht kornorientierter Stahl eignet sich besser für Motoren und Generatoren in Fabriken.

Übersicht der Elektrostahlsorten

Es gibt zwei Hauptgruppen von Elektrostahl. Eine Gruppe ist kornorientiertes Elektroband. Die andere Gruppe ist nicht kornorientiertes Elektroband. Jede Gruppe hat ihre eigenen Funktionen. Sie werden für verschiedene elektrische Maschinen eingesetzt. Wenn Sie diese Unterschiede kennen, können Sie die richtigen Qualitäten für Ihr Projekt auswählen.

Kornorientierte Siliziumstahlsorten

Kornorientierter Elektrostahl hat Körner, die in eine Richtung verlaufen. Dadurch eignet es sich hervorragend für Transformatorkerne. Es hat eine hohe magnetische Permeabilität und einen geringen Energieverlust. Die Hersteller verwenden ein spezielles Verfahren, um die Körner auszurichten. Dies trägt dazu bei, dass Transformatoren besser funktionieren.

Hinweis: Kornorientiertes Elektroband eignet sich am besten für Transformatorkerne, da es geringe Kernverluste und einen hohen Wirkungsgrad aufweist.

Einige gängige Noten sind:

• M-2, M-3, M-4, M-5, M-6 (Nordamerikanisches System)

• 23QG, 27QG, 30QG (chinesisches System)

• CRGO (kaltgewalztes kornorientiertes)

Kornorientierte Elektrobandsorten enthalten üblicherweise etwa 3 % Silizium. Dadurch ist der Stahl strombeständiger. Es verringert auch Wirbelstromverluste. Beispielsweise können 3 % Silizium die Wirbelstromverluste im Vergleich zu reinem Eisen um fast 80 % reduzieren. Der Kernverlust bei kornorientiertem Elektroband liegt üblicherweise zwischen 1,2 und 1,5 W/kg. Dies ist viel niedriger als bei normalem Eisen.

• Kornorientierte Elektrostahlsorten werden mit einem Verfahren hergestellt, bei dem die Kristalle ausgerichtet werden.

• Dies führt zu besseren magnetischen Eigenschaften in einer Richtung.

• Es entsteht weniger Energieverlust, sodass Transformatoren effizienter arbeiten.

Nicht kornorientierte Siliziumstahlsorten

Nichtkornorientierter Elektrostahl weist Körner auf, die in viele Richtungen weisen. Dadurch ergeben sich in jeder Richtung die gleichen magnetischen Eigenschaften. Diese Sorten werden in Motoren, Generatoren und anderen Maschinen mit rotierenden Magnetfeldern verwendet.

Einige gängige Noten sind:

• M-15, M-19, M-22, M-27, M-36, M-45, M-47 (Nordamerikanisches System)

• M250-35A, M270-35A, M300-35A (europäisches System)

Auch nicht kornorientierte Elektrostahlsorten enthalten Silizium, meist zwischen 2 % und 4,5 %. Das Silizium hilft in vielerlei Hinsicht:

• Dadurch ist der Stahl widerstandsfähiger gegenüber Elektrizität, so dass die Wirbelstromverluste geringer sind.

• Es verringert die magnetische Anisotropie und Magnetostriktion.

• Mehr Silizium bedeutet weniger Eisenverlust, insbesondere bei hohen Geschwindigkeiten.

• Die Größe und Form der Körner beeinflusst auch die Kernverluste, was für schnelle Motoren wichtig ist.

Nicht kornorientierte Elektrostahlsorten eignen sich am besten für Maschinen mit rotierenden Magnetfeldern. Diese Sorten sind effizient, leise und lassen sich leicht für komplexe Teile formen.

Eigenschaften und Verwendung von Siliziumstahl

Magnetische Eigenschaften

Bei der Auswahl von Siliziumstahl für Elektrogeräte ist es wichtig, die magnetischen Eigenschaften zu kennen. Diese Eigenschaften helfen Ihnen bei der Auswahl der richtigen Sorte für Ihre Anforderungen. Eine hohe magnetische Permeabilität bedeutet, dass Sie mit weniger Energie starke Magnetfelder erzeugen können. Ein geringer Hystereseverlust bedeutet, dass weniger Energie verschwendet wird, wenn der Stahl seine Magnetisierung ändert. Ein guter elektrischer Widerstand trägt dazu bei, Wirbelstromverluste zu verhindern, wodurch das Gerät besser funktioniert.

Die magnetischen Eigenschaften sind je nach Stahlsorte unterschiedlich und hängen von der Herstellung des Stahls ab. Beispielsweise kann Wasserstrahlschneiden die magnetische Permeabilität verbessern und den Energieverlust verringern. Wenn Sie möchten, dass Motoren und Generatoren gut funktionieren, wählen Sie Sorten mit hoher Permeabilität und niedriger Koerzitivfeldstärke.

Effizienz und Kernverlust

Effizienz und Kernverlust sind wichtig, wenn Sie Siliziumstahl für Ihr Projekt auswählen. Der Kernverlust gibt an, wie viel Energie bei der Arbeit des Stahls in Wärme umgewandelt wird. Ein geringerer Kernverlust bedeutet, dass der Stahl effizienter ist. Sie können sich die Kernverlustzahlen und andere magnetische Eigenschaften ansehen, um die Qualitäten zu vergleichen.

Tipp: Um eine bessere Effizienz zu erzielen, wählen Sie Sorten mit geringerem Kernverlust und höherem spezifischen Widerstand.

Allgemeine Anwendungen

Siliziumstahl wird in vielen elektrischen Maschinen verwendet. Kornorientierter Siliziumstahl eignet sich am besten für Transformatorkerne. Nicht kornorientierter Siliziumstahl eignet sich gut für Motoren und Generatoren, da er in jede Richtung die gleichen magnetischen Eigenschaften aufweist. Um die besten Ergebnisse zu erzielen, sollten Sie die richtige Sorte für Ihre Maschine auswählen.

• Kornorientierter Siliziumstahl wird in Hochleistungstransformatoren und Spezialtransformatoren verwendet.

• Nichtkornorientierter Siliziumstahl eignet sich am besten für Motoren, Generatoren und Lichtmaschinen.

• Nicht kornorientierte Sorten finden Sie in Kleinmotoren und elektronischen Geräten.

Hinweis: Überprüfen Sie immer die magnetischen Eigenschaften und die Effizienz, bevor Sie eine Sorte für Ihre Maschine auswählen.

Elektrische Siliziumstahlgrößen

Wenn Sie Transformatoren, Motoren oder Generatoren bauen möchten, müssen Sie die Größen von Elektrosiliziumstahl kennen. Die von Ihnen gewählte Größe kann die Leistung Ihres Geräts beeinflussen. Es macht das Bauen auch einfacher oder schwieriger. Es gibt viele Möglichkeiten für Dicke, Breite, Länge und Format. Lassen Sie uns über die gängigsten Größen und Formen sprechen, die Sie sehen werden.

Standardstärken

Elektrosiliziumstahl gibt es in einigen Standardstärken. Die von Ihnen gewählte Dicke kann dazu führen, dass Ihre Maschine besser oder schlechter funktioniert. Dünnerer Stahl bedeutet normalerweise weniger Kernverlust. Es bietet auch bessere magnetische Eigenschaften. Sowohl kornorientierte als auch nicht kornorientierte Typen gibt es in unterschiedlichen Stärken.

Orientierter Siliziumstahl verwendet häufig Dicken wie 0,23 mm, 0,27 mm und 0,35 mm. Nichtorientierter Siliziumstahl ist in Dicken von 0,20 mm bis 0,65 mm erhältlich. Diese Auswahlmöglichkeiten helfen Ihnen bei der Auswahl des richtigen Stahls für Ihre Aufgabe. Sie können zwischen hoher Effizienz und geringeren Kosten wählen.

Typische Breiten und Längen

Sie sollten die üblichen Breiten und Längen für Elektrosiliziumstahl kennen. Diese Größen helfen Ihnen, Ihre Arbeit zu planen und sicherzustellen, dass die Teile passen. Die meisten Anbieter haben viele Möglichkeiten. Sie können auch Sondergrößen anfragen.

Für Transformatorkerne und Motorbleche werden Bleche und Bänder mit Breiten von 800 mm bis 1050 mm verwendet. Der gebräuchlichste Spuleninnendurchmesser beträgt 508 mm. Dies entspricht vielen Werksstandards. Sie können Platten mit Fixlängen von 200 mm bis 3000 mm bestellen. Diese Auswahl erleichtert es, die richtige Größe für Ihr Projekt zu finden.

Tipp: Überprüfen Sie immer die Regeln für Spulengrößen. Die meisten Spulen haben einen Innendurchmesser von 508 mm. Der Außendurchmesser kann bis zu 1850 mm betragen.

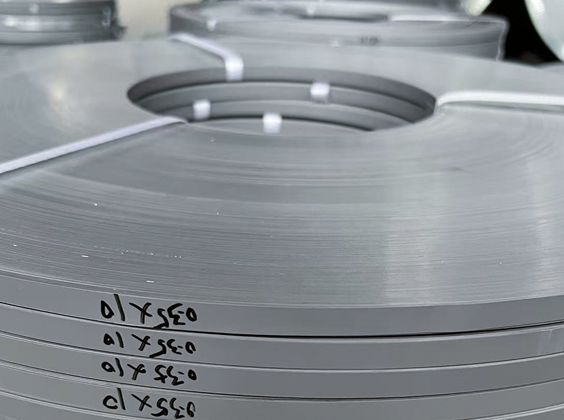

Produktformate (Bleche, Spulen, Streifen)

Sie können Elektrosiliziumstahl in verschiedenen Formen kaufen. Jede Form hat ihre eigenen Vorteile zum Bauen und Arbeiten. Die gebräuchlichsten Formen sind Bleche, Spulen und Streifen.

• Bleche eignen sich hervorragend für Transformatorkerne und Motorbleche. Sie können sie stapeln, um den Energieverlust zu verringern.

• Mit Spulen können Sie viel Stahl verwenden und Wärmebehandlungen hinzufügen, um die magnetischen Eigenschaften zu verbessern.

• Streifen eignen sich gut für kundenspezifische Formen und kleine Teile in Motoren oder Generatoren.

Orientierter Siliziumstahl wird üblicherweise als Bleche oder Spulen für Transformatorkerne verkauft. Nichtorientierter Siliziumstahl wird häufig als Streifen für Motor- und Generatorbleche verkauft. Die von Ihnen gewählte Form kann den Energieverbrauch Ihres Geräts beeinflussen.

Hinweis: Wenn der Siliziumgehalt in diesen Formen genau richtig gehalten wird, führt dies zu einer starken magnetischen Induktion und einem geringen Wirbelstromverlust. Dies hilft Ihnen, bei der Herstellung Energie zu sparen und die Umweltverschmutzung zu reduzieren.

Sie können Elektrosiliziumstahl auch in Lamellen erhalten. Laminierungen sind übereinander gestapelte dünne Schichten. Sie tragen dazu bei, Kernverluste in Motoren und Transformatoren zu senken.

• Transformatorkerne

• Siliziumstahlbleche

• Laminierungen

Denken Sie bei der Auswahl der Größen von Elektrosiliziumstahl an Form, Dicke, Breite und Länge. Diese Auswahl trägt dazu bei, dass Ihr Transformator, Motor oder Generator optimal funktioniert. Orientierter Siliziumstahl eignet sich am besten für hocheffiziente Transformatoren. Nichtorientierter Siliziumstahl eignet sich gut für Motoren und Generatoren.

Auswahl des richtigen Elektrostahls

Wichtige Auswahlkriterien

Wenn Sie auswählen Bei der Herstellung von Elektrosiliziumstahl sollten Sie über sechs wichtige Dinge nachdenken. Diese Dinge helfen Ihnen bei der Auswahl des besten Stahls für Ihre Arbeit. Dabei spielt es keine Rolle, ob Sie mit Transformatoren oder Motoren arbeiten. Die folgende Tabelle zeigt, wie die einzelnen Dinge Ihre Wahl ändern können:

Kernauswahlstandards

Bevor Sie sich für eine Note entscheiden, sollten Sie immer klare Regeln aufstellen. Überlegen Sie, wie viel Kernverlust Sie wünschen. Entscheiden Sie, in welche Richtung die Magnetisierung erfolgen soll. Wählen Sie die Dicke, die Sie benötigen. Überprüfen Sie die Geschwindigkeit, mit der Ihr Gerät läuft. Stellen Sie sicher, dass der Stahl in Ihrer Fabrik leicht zu verwenden ist. Versuchen Sie, eine gute Leistung zu erzielen, ohne zu viel Geld auszugeben.

Praktische Tipps für Ingenieure und Käufer

Entscheidungsrahmen

Diese Schritte können Ihnen bei der Auswahl helfen:

1. Überprüfen Sie die Geschwindigkeit, mit der Ihr Gerät läuft. Wählen Sie eine Sorte, die für Ihren Motor oder Transformator geeignet ist.

2. Überlegen Sie, wie viel Energieverlust Sie zulassen können. Wählen Sie eine Sorte, die Energie spart.

3. Messen Sie, wie stark das Magnetfeld sein sollte. Wählen Sie Stahl mit der richtigen Durchlässigkeit.

4. Schauen Sie sich an, wie Sie Ihr Produkt herstellen werden. Stellen Sie sicher, dass der Stahl zu Ihren Maschinen passt.

5. Denken Sie über Ihr Budget nach. Wählen Sie eine Note, die Sie sich leisten können.

Häufige Auswahlfehler

Viele Menschen machen Fehler bei der Auswahl von Siliziumstahl. Sie können diese Probleme vermeiden, wenn Sie diese Tipps befolgen:

• Vergessen Sie nicht die Umwelt. Wählen Sie Stahl, der Belastungen standhält und nicht so leicht rostet.

• Stellen Sie sicher, dass die elektrischen Eigenschaften des Stahls Ihren Anforderungen entsprechen. Dies trägt dazu bei, dass Ihre Maschine besser funktioniert.

• Wählen Sie keinen billigen Stahl, wenn dieser nicht lange hält. Überlegen Sie, wie gut es im Laufe der Zeit funktionieren wird.

• Prüfen Sie, ob der Stahl gut mit anderen Teilen harmoniert. Dies verhindert spätere Probleme.

• Nutzen Sie mehr als einen Lieferanten. Bleiben Sie mit ihnen in Kontakt, damit Ihnen nicht der Stahl ausgeht.

Anwendungsbezogene Notenempfehlungen

Sie können diese Tipps verwenden für Häufige Verwendungen :

Tipp: Wählen Sie immer die Note, die zu Ihrem Job passt. Dies hilft Ihnen, Energie zu sparen und bessere Ergebnisse zu erzielen.

Sie können den Unterschied zwischen kornorientierten und nicht kornorientierten Siliziumstahlsorten leicht erkennen. Kornorientierter Stahl funktioniert am besten nur in einer Richtung. Dadurch eignet es sich hervorragend für Transformatoren. Nicht kornorientierter Stahl verhält sich in jede Richtung gleich. Deshalb wird es für Motoren und Generatoren verwendet. Wenn Sie sich verschiedene Qualitäten und Größen ansehen, können Sie bessere Entscheidungen für Ihr Projekt treffen. Sie sollten Stahl mit geringem Eisenverlust, hoher magnetischer Empfindlichkeit und guter Isolierung wählen.

• Mehr Silizium im Stahl bedeutet weniger Eisenverlust und bessere magnetische Eigenschaften.

• Überprüfen Sie immer die Spannungsfestigkeit, den spezifischen Widerstand und die Betriebsspannung, bevor Sie eine Entscheidung treffen.

FAQ

Was ist Elektroband und warum braucht man es?

Elektroband wird zur Herstellung von Maschinen mit Magnetfeldern verwendet. Man sieht es in Transformatoren, Motoren und Generatoren. Dieser Stahl hilft, Energie zu sparen und sorgt dafür, dass Maschinen besser funktionieren. Es trägt auch dazu bei, dass Maschinen länger halten.

Wie verbessert Siliziumstahl die Leistung von Elektrostahl?

Siliziumstahl enthält Silizium. Dadurch erhöht sich der elektrische Widerstand. Es verringert den Kernverlust und sorgt für bessere magnetische Eigenschaften. Geräte mit Siliziumstahl bleiben kühler und verbrauchen weniger Energie. Deshalb ist Siliziumstahl eine gute Wahl für Elektrostahl.

Welche Elektrostahlsorte sollten Sie für einen Transformator wählen?

Wählen kornorientiertes Elektroband für Transformatorkerne. Diese Sorte weist eine hohe magnetische Permeabilität und einen geringen Kernverlust auf. Siliziumstahl in kornorientierten Güten trägt dazu bei, dass Transformatoren gut funktionieren und weniger Energie verschwenden.

Welche Größen von Elektrostahl und Siliziumstahl sind erhältlich?

Sie können Elektrostahl und Siliziumstahl als Bleche, Rollen oder Bänder kaufen. Die Dicke beträgt üblicherweise 0,20 mm bis 0,65 mm. Die Breiten liegen häufig zwischen 800 mm und 1250 mm. Wählen Sie die Größe, die zu Ihrem Projekt passt.

Kann man nicht kornorientiertes Elektroband für Motoren verwenden?

Ja, nicht kornorientiertes Elektroband wird für Motoren verwendet. Es verleiht in jeder Richtung die gleichen magnetischen Eigenschaften. Siliziumstahl dieser Qualitäten trägt dazu bei, dass Motoren leise und effizient laufen.

Tipp: Wählen Sie immer die Elektrostahlsorte und den Siliziumstahlgehalt, die zu Ihrem Projekt passen, um die besten Ergebnisse zu erzielen.
