전기규소강의 등급과 일반적인 크기 비교

주요 시사점

• 방향성 규소강은 변압기에 적합합니다. 투자율이 높고 에너지 손실이 적습니다. 잘 작동하는 변압기 코어에 대해 이 유형을 선택하십시오.

• 무방향성 규소강은 모터 및 발전기에 적합합니다. 이는 모든 방향에서 동일한 자기 특성을 제공합니다. 이는 회전하는 자기장에 적합합니다.

• 전기강판을 선택할 때 철손, 두께, 주파수를 살펴보세요. 이러한 사항은 전기 장치가 얼마나 잘 작동하는지에 영향을 미칩니다.

• 항상 자기 특성을 확인하고 강철의 실리콘 함량 . 실리콘이 많을수록 철 손실이 적고 자기 성능이 향상됩니다.

• 필요한 용도에 맞는 강종을 사용하세요. 방향성 강철은 에너지 절약이 필요한 변압기에 가장 적합합니다. 비방향성 강철은 공장의 모터 및 발전기에 더 좋습니다.

전기강판 등급 개요

전기강판에는 두 가지 주요 그룹이 있습니다. 한 그룹은 방향성 전기강판입니다. 다른 그룹은 무방향성 전기강판입니다. 각 그룹에는 고유한 기능이 있습니다. 그들은 다양한 전기 기계에 사용됩니다. 이러한 차이점을 알면 프로젝트에 적합한 등급을 선택하는 데 도움이 됩니다.

곡물 지향 실리콘강 등급

방향성 전기강판은 한 방향으로 가는 방향성 전기강판입니다. 이는 변압기 코어에 적합합니다. 투자율이 높고 에너지 손실이 적습니다. 제조업체는 곡물을 정렬하기 위해 특별한 공정을 사용합니다. 이는 변압기가 더 잘 작동하는 데 도움이 됩니다.

참고: 방향성 전기강판은 코어 손실이 낮고 효율이 높기 때문에 변압기 코어에 가장 적합합니다.

몇 가지 일반적인 등급은 다음과 같습니다:

• M-2, M-3, M-4, M-5, M-6 (북미 시스템)

• 23QG, 27QG, 30QG(중국어 시스템)

• CRGO (냉간 압연 곡물 지향)

방향성 전기강판은 일반적으로 약 3%의 실리콘을 함유하고 있습니다. 이것은 강철의 전기 저항을 더 좋게 만듭니다. 또한 와전류 손실도 낮춰줍니다. 예를 들어, 3% 실리콘은 일반 철에 비해 와전류 손실을 거의 80% 줄일 수 있습니다. 방향성 전기강판의 철손은 일반적으로 1.2~1.5W/kg입니다. 이는 일반 철보다 훨씬 낮습니다.

• 방향성 전기강판은 결정을 정렬하는 공정으로 만들어집니다.

• 이는 한 방향으로 더 나은 자기 특성을 제공합니다.

• 에너지 손실이 줄어들므로 변압기가 더 효율적으로 작동합니다.

비방향성 실리콘강 등급

무방향성 전기강판은 여러 방향을 가리키는 결정립을 가지고 있습니다. 이는 모든 방향에서 동일한 자기 특성을 제공합니다. 이 등급은 회전 자기장이 있는 모터, 발전기 및 기타 기계에 사용됩니다.

몇 가지 일반적인 등급은 다음과 같습니다:

• M-15, M-19, M-22, M-27, M-36, M-45, M-47 (북미 시스템)

• M250-35A, M270-35A, M300-35A (유럽 시스템)

비방향성 전기강판에도 실리콘이 함유되어 있으며 일반적으로 2%~4.5% 사이입니다. 실리콘은 여러 면에서 도움이 됩니다.

• 강철이 전기에 더 저항하게 되므로 와전류 손실이 줄어듭니다.

• 자기 이방성 및 자기 변형을 낮춥니다.

• 실리콘이 많을수록 특히 고속에서 철 손실이 줄어듭니다.

• 입자의 크기와 모양도 코어 손실에 영향을 미치며 이는 빠른 모터에 중요합니다.

비방향성 전기강종은 회전 자기장이 있는 기계에 가장 적합합니다. 이 등급은 효율적이고 조용하며 복잡한 부품의 성형이 용이합니다.

규소강의 특성 및 용도

자기적 성질

전기기기용 규소강판을 선택할 때 자기적 특성을 아는 것이 중요합니다. 이러한 속성은 귀하의 필요에 맞는 등급을 선택하는 데 도움이 됩니다. 투자율이 높다는 것은 더 적은 에너지를 사용하여 강한 자기장을 만들 수 있다는 것을 의미합니다. 히스테리시스 손실이 낮다는 것은 강철이 자화를 변경할 때 낭비되는 에너지가 적다는 것을 의미합니다. 전기 저항력이 좋으면 와전류 손실을 막아 장치 작동이 더 좋아집니다.

자기 특성은 각 등급마다 다르며 강철이 어떻게 만들어지는지에 따라 다릅니다. 예를 들어, 워터젯 절단은 투자율을 향상시키고 에너지 손실을 낮출 수 있습니다. 모터와 발전기가 잘 작동하기를 원한다면 투자율이 높고 보자력이 낮은 등급을 선택하세요.

효율성과 코어 손실

프로젝트에 실리콘강을 선택할 때 효율성과 코어 손실이 중요합니다. 철손은 강철이 작동할 때 얼마나 많은 에너지가 열로 변하는가입니다. 코어 손실이 낮다는 것은 강철이 더 효율적이라는 것을 의미합니다. 철손 수치와 기타 자기 특성을 보고 등급을 비교할 수 있습니다.

팁: 더 나은 효율성을 얻으려면 코어 손실이 낮고 저항력이 높은 등급을 선택하십시오.

일반적인 응용

실리콘강은 많은 전기 기계에 사용됩니다. 방향성 규소강은 변압기 코어에 가장 적합합니다. 무방향성 규소강은 모든 방향에서 동일한 자기 특성을 갖기 때문에 모터 및 발전기에 적합합니다. 최상의 결과를 얻으려면 기계에 적합한 등급을 선택해야 합니다.

• 방향성 규소강판은 고효율 변압기 및 특수 변압기에 사용됩니다.

• 비방향성 규소강은 모터, 발전기, 교류 발전기에 가장 적합합니다.

• 소형 모터 및 전자 장치에서는 곡물 중심이 아닌 등급을 찾을 수 있습니다.

참고: 기계 등급을 선택하기 전에 항상 자기 특성과 효율성을 확인하십시오.

전기 실리콘 강철 크기

변압기, 모터 또는 발전기를 제작하려면 전기 규소강 크기를 알아야 합니다. 선택한 크기에 따라 장치 작동 성능이 달라질 수 있습니다. 또한 건물을 더 쉽게 또는 더 어렵게 만듭니다. 두께, 너비, 길이 및 형식에 대한 다양한 선택이 있습니다. 가장 흔히 볼 수 있는 크기와 모양에 대해 이야기해 보겠습니다.

표준 두께

전기 규소강은 몇 가지 표준 두께로 제공됩니다. 선택한 두께에 따라 기계 작동이 더 좋아질 수도 있고 나빠질 수도 있습니다. 강철이 얇을수록 일반적으로 코어 손실이 줄어듭니다. 또한 더 나은 자기 특성을 제공합니다. 방향성 타입과 비방향성 타입 모두 두께가 다릅니다.

방향성 실리콘 강철은 종종 0.23mm, 0.27mm 및 0.35mm와 같은 두께를 사용합니다. 무방향성 규소강의 두께는 0.20mm에서 최대 0.65mm입니다. 이러한 선택은 작업에 적합한 강철을 선택하는 데 도움이 됩니다. 고효율 또는 저비용을 선택할 수 있습니다.

일반적인 너비와 길이

전기규소강판의 일반적인 폭과 길이를 알아야 합니다. 이러한 크기는 작업을 계획하고 부품이 맞는지 확인하는 데 도움이 됩니다. 대부분의 공급업체에는 다양한 옵션이 있습니다. 특별한 크기를 요청할 수도 있습니다.

변압기 코어 및 모터 적층은 폭이 800mm ~ 1050mm인 시트와 스트립을 사용합니다. 가장 일반적인 코일 내경은 508mm입니다. 이는 많은 공장 표준과 일치합니다. 200mm에서 3000mm까지 고정된 길이의 시트를 주문할 수 있습니다. 이러한 선택을 통해 프로젝트에 적합한 크기를 쉽게 찾을 수 있습니다.

팁: 코일 크기에 대한 규칙을 항상 확인하십시오. 대부분의 코일의 내부 직경은 508mm입니다. 외부 직경은 최대 1850mm까지 가능합니다.

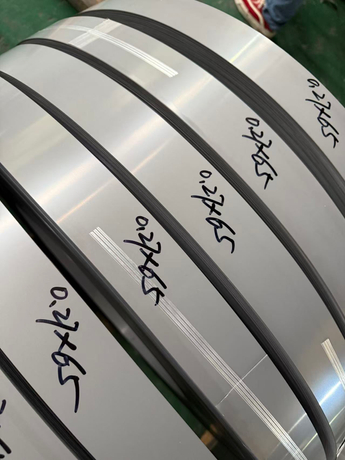

제품 형식(시트, 코일, 스트립)

다양한 모양의 전기 실리콘강판을 구입할 수 있습니다. 각 모양에는 건축 및 작업에 대한 고유한 장점이 있습니다. 가장 일반적인 모양은 시트, 코일 및 스트립입니다.

• 시트는 변압기 코어 및 모터 적층에 적합합니다. 에너지 손실을 줄이기 위해 쌓을 수 있습니다.

• 코일을 사용하면 많은 강철을 사용하고 열처리를 추가하여 자기 특성을 향상시킬 수 있습니다.

• 스트립은 모터나 발전기의 맞춤형 모양과 작은 부품에 적합합니다.

방향성 실리콘강은 일반적으로 변압기 코어용 시트 또는 코일로 판매됩니다. 무방향성 규소강은 종종 모터 및 발전기 적층용 스트립으로 판매됩니다. 선택한 모양에 따라 장치가 사용하는 에너지의 양이 바뀔 수 있습니다.

참고: 이러한 모양에서 실리콘 함량을 올바르게 유지하면 강력한 자기 유도와 낮은 와전류 손실을 얻을 수 있습니다. 이렇게 하면 물건을 만들 때 에너지를 절약하고 오염을 줄이는 데 도움이 됩니다.

라미네이션으로 전기 실리콘강을 얻을 수도 있습니다. 라미네이션은 함께 쌓인 얇은 층입니다. 이는 모터와 변압기의 코어 손실을 낮추는 데 도움이 됩니다.

• 변압기 코어

• 실리콘 강판

• 라미네이션

전기규소강판 사이즈를 선택할 때는 모양, 두께, 폭, 길이를 고려하세요. 이러한 선택은 변압기, 모터 또는 발전기가 최상의 성능을 발휘하는 데 도움이 됩니다. 지향성 실리콘강은 고효율 변압기에 가장 적합합니다. 무방향성 실리콘강은 모터 및 발전기에 적합합니다.

올바른 전기강판 선택

주요 선택 기준

당신이 선택할 때 전기규소강판을 사용하려면 크게 6가지를 생각해야 합니다. 이러한 사항은 귀하의 작업에 가장 적합한 강철을 선택하는 데 도움이 됩니다. 변압기나 모터로 작업하는 경우에는 중요하지 않습니다. 아래 표는 각 항목이 선택을 어떻게 바꿀 수 있는지 보여줍니다.

핵심 선정 기준

등급을 선택하기 전에 항상 명확한 규칙을 세워야 합니다. 얼마나 많은 코어 손실을 원하는지 생각해 보십시오. 자화가 어느 방향으로 진행되어야 하는지 결정하십시오. 필요한 두께를 선택하세요. 장치가 실행되는 속도를 확인하십시오. 강철이 공장에서 사용하기 쉬운지 확인하십시오. 너무 많은 돈을 들이지 않고 좋은 성과를 얻으려고 노력하십시오.

엔지니어와 구매자를 위한 실용적인 팁

의사결정 프레임워크

다음 단계를 사용하면 다음을 선택하는 데 도움이 됩니다.

1. 장치가 실행되는 속도를 확인하십시오. 귀하의 모터나 변압기에 적합한 등급을 선택하십시오.

2. 얼마나 많은 에너지 손실을 허용할 수 있는지 생각해 보세요. 에너지를 절약하는 등급을 선택하세요.

3. 자기장이 얼마나 강해야 하는지 측정합니다. 적절한 투자율을 지닌 강철을 선택하십시오.

4. 제품을 어떻게 만들 것인지 살펴보세요. 강철이 기계에 맞는지 확인하십시오.

5. 예산을 생각해 보세요. 감당할 수 있는 등급을 선택하세요.

일반적인 선택 실수

많은 사람들이 실리콘강을 선택할 때 실수를 합니다. 다음 팁을 따르면 이러한 문제를 피할 수 있습니다.

• 환경을 잊지 마세요. 스트레스를 견딜 수 있고 쉽게 녹슬지 않는 강철을 선택하세요.

• 강철의 전기적 특성이 귀하의 요구 사항에 맞는지 확인하십시오. 이렇게 하면 기계가 더 잘 작동하는 데 도움이 됩니다.

• 오래 지속되지 않는다면 값싼 강철을 선택하지 마십시오. 시간이 지남에 따라 얼마나 잘 작동할지 생각해보십시오.

• 강철이 다른 부품과 잘 작동하는지 확인하십시오. 이렇게 하면 나중에 문제가 중지됩니다.

• 둘 이상의 공급자를 사용하십시오. 강철이 부족해지지 않도록 그들과 연락을 유지하세요.

응용 기반 등급 권장 사항

이 팁을 다음 용도로 사용할 수 있습니다. 일반적인 용도 :

팁: 항상 귀하의 직업에 맞는 등급을 선택하세요. 이렇게 하면 에너지를 절약하고 더 나은 결과를 얻을 수 있습니다.

방향성 규소강과 비방향성 규소강 등급의 차이를 쉽게 구분할 수 있습니다. 방향성 강철은 한 방향에서만 가장 잘 작동합니다. 이것은 변압기에 적합합니다. 방향성이 없는 강철은 모든 방향에서 동일하게 작동합니다. 이것이 모터와 발전기에 사용되는 이유입니다. 다양한 등급과 크기를 살펴보면 프로젝트에 더 나은 선택을 할 수 있습니다. 철손이 적고 자기감도가 높으며 절연성이 좋은 강을 선택해야 합니다.

• 강철에 실리콘이 많을수록 철 손실이 적고 자기 특성이 향상됩니다.

• 결정하기 전에 항상 유전 강도, 저항률 및 작동 전압을 확인하십시오.

FAQ

전기강판은 무엇이며 왜 필요한가요?

전기강판은 자기장이 있는 기계를 만드는 데 사용됩니다. 변압기, 모터 및 발전기에서 볼 수 있습니다. 이 강철은 에너지를 절약하고 기계의 성능을 향상시키는 데 도움이 됩니다. 또한 기계의 수명을 연장하는 데 도움이 됩니다.

규소강은 전기강판의 성능을 어떻게 향상시키나요?

실리콘강은 내부에 실리콘이 들어있습니다. 이로 인해 전기 저항이 높아집니다. 이는 코어 손실을 낮추고 더 나은 자기 특성을 제공합니다. 규소강을 사용한 장치는 더 낮은 온도를 유지하고 에너지를 덜 사용합니다. 이것이 바로 규소강이 전기강판에 적합한 이유입니다.

변압기에는 어떤 전기강판 등급을 선택해야 합니까?

선택하다 용 방향성 전기강판 입니다. 변압기 코어 이 재종은 투자율이 높고 철손이 낮습니다. 곡물 중심 등급의 실리콘강은 변압기가 잘 작동하고 에너지 낭비를 줄이는 데 도움이 됩니다.

전기강판과 실리콘강판의 크기는 어떻게 됩니까?

전기강판과 규소강판은 시트, 코일, 스트립 형태로 구입할 수 있습니다. 두께는 일반적으로 0.20mm ~ 0.65mm입니다. 너비는 대개 800mm에서 1250mm 사이입니다. 프로젝트에 맞는 크기를 선택하세요.

무방향성 전기강판을 모터에 사용할 수 있나요?

네, 무방향성 전기강판은 모터에 적합합니다. 이는 모든 방향에서 동일한 자기 특성을 제공합니다. 실리콘강은 모터가 조용하고 효율적으로 작동하는 데 도움이 됩니다. 이 등급의

팁: 최상의 결과를 얻으려면 항상 프로젝트에 맞는 전기강판 등급과 규소강 함량을 선택하세요.
