Sammenligning af elektriske siliciumstålkvaliteter og deres typiske størrelser

Nøgle takeaways

• Kornorienteret siliciumstål er fantastisk til transformere. Det har høj magnetisk permeabilitet og lavt energitab. Vælg denne type til transformerkerner, der fungerer godt.

• Ikke-kornorienteret siliciumstål er godt til motorer og generatorer. Det giver de samme magnetiske egenskaber i alle retninger. Dette gør den god til at dreje magnetiske felter.

• Når du vælger elektrisk stål, skal du se på kernetab, tykkelse og frekvens. Disse ting påvirker, hvor godt dine elektriske enheder fungerer.

• Kontroller altid de magnetiske egenskaber og siliciumindhold i stålet . Mere silicium betyder mindre jerntab og bedre magnetisk ydeevne.

• Brug den rigtige stålkvalitet til det, du har brug for. Kornorienteret stål er bedst til transformatorer, der skal spare energi. Ikke-kornorienteret stål er bedre til motorer og generatorer på fabrikker.

Oversigt over elektriske stålkvaliteter

Der er to hovedgrupper af elektrisk stål. Den ene gruppe er kornorienteret elektrostål. Den anden gruppe er ikke-kornorienteret elektrisk stål. Hver gruppe har sine egne funktioner. De bruges til forskellige elektriske maskiner. At kende disse forskelle hjælper dig med at vælge de rigtige karakterer til dit projekt.

Kornorienterede siliciumstålkvaliteter

Kornorienteret elektrisk stål har korn, der går i én retning. Dette gør den fantastisk til transformerkerner. Det har høj magnetisk permeabilitet og lavt energitab. Producenter bruger en speciel proces til at opstille kornene. Dette hjælper transformere til at fungere bedre.

Bemærk: Kornorienteret elektrisk stål er bedst til transformerkerner, fordi det har lavt kernetab og høj effektivitet.

Nogle almindelige karakterer er:

• M-2, M-3, M-4, M-5, M-6 (nordamerikansk system)

• 23QG, 27QG, 30QG (kinesisk system)

• CRGO (koldvalset kornorienteret)

Kornorienterede elektriske stålkvaliteter har normalt omkring 3% silicium. Dette gør, at stålet bedre modstår elektricitet. Det sænker også hvirvelstrømtab. For eksempel kan 3 % silicium reducere hvirvelstrømstab med næsten 80 % sammenlignet med almindeligt jern. Kernetabet i kornorienteret elektrostål er normalt mellem 1,2 og 1,5 W/kg. Dette er meget lavere end almindeligt jern.

• Kornorienterede elektriske stålkvaliteter er lavet med en proces, der stiller krystallerne op.

• Dette giver bedre magnetiske egenskaber i én retning.

• Du får mindre energitab, så transformere arbejder mere effektivt.

Ikke-kornorienterede siliciumstålkvaliteter

Ikke-kornorienteret elektrisk stål har korn, der peger i mange retninger. Dette giver de samme magnetiske egenskaber i alle retninger. Disse kvaliteter bruges i motorer, generatorer og andre maskiner med roterende magnetfelter.

Nogle almindelige karakterer er:

• M-15, M-19, M-22, M-27, M-36, M-45, M-47 (nordamerikansk system)

• M250-35A, M270-35A, M300-35A (europæisk system)

Ikke-kornorienterede elektriske stålkvaliteter har også silicium, normalt mellem 2% og 4,5%. Silicium hjælper på mange måder:

• Det får stålet til at modstå elektricitet mere, så hvirvelstrømtabet falder.

• Det sænker magnetisk anisotropi og magnetostriktion.

• Mere silicium betyder mindre jerntab, især ved høje hastigheder.

• Størrelsen og formen af ​​kornene påvirker også kernetab, hvilket er vigtigt for hurtige motorer.

Ikke-kornorienterede elektriske stålkvaliteter er bedst til maskiner med roterende magnetfelter. Disse kvaliteter er effektive, støjsvage og nemme at forme til komplekse dele.

Egenskaber og anvendelser af siliciumstål

Magnetiske egenskaber

Det er vigtigt at vide om magnetiske egenskaber, når man vælger siliciumstål til elektriske enheder. Disse egenskaber hjælper dig med at vælge den rigtige kvalitet til dine behov. Høj magnetisk permeabilitet betyder, at du kan lave stærke magnetiske felter ved at bruge mindre energi. Lavt hysteresetab betyder, at mindre energi spildes, når stålet ændrer sin magnetisering. God elektrisk resistivitet hjælper med at stoppe hvirvelstrømtab, hvilket får enheden til at fungere bedre.

Magnetiske egenskaber er forskellige for hver kvalitet og afhænger af, hvordan stålet er fremstillet. For eksempel kan vandstråleskæring gøre magnetisk permeabilitet bedre og lavere energitab. Hvis du ønsker, at motorer og generatorer skal fungere godt, skal du vælge kvaliteter med høj permeabilitet og lav koercitivitet.

Effektivitet og kernetab

Effektivitet og kernetab er vigtige, når du vælger siliciumstål til dit projekt. Kernetab er, hvor meget energi bliver til varme, når stålet arbejder. Lavere kernetab betyder, at stålet er mere effektivt. Du kan se på kernetabstallene og andre magnetiske egenskaber for at sammenligne karakterer.

Tip: For at opnå bedre effektivitet skal du vælge kvaliteter med lavere kernetab og højere resistivitet.

Almindelige applikationer

Siliciumstål bruges i mange elektriske maskiner. Kornorienteret siliciumstål er bedst til transformerkerner. Ikke-kornorienteret siliciumstål er godt til motorer og generatorer, fordi det har de samme magnetiske egenskaber i alle retninger. Du bør vælge den rigtige kvalitet til din maskine for at få de bedste resultater.

• Kornorienteret siliciumstål anvendes i højeffektive transformere og specialtransformatorer.

• Ikke-kornorienteret siliciumstål er bedst til motorer, generatorer og generatorer.

• Du finder ikke-kornorienterede kvaliteter i små motorer og elektroniske enheder.

Bemærk: Kontroller altid de magnetiske egenskaber og effektivitet, før du vælger en kvalitet til din maskine.

Elektriske Silicium Stål Størrelser

Hvis du vil bygge transformere, motorer eller generatorer, skal du vide om størrelser af elektrisk siliciumstål. Den størrelse, du vælger, kan ændre, hvor godt din enhed fungerer. Det gør det også lettere eller sværere at bygge. Der er mange valgmuligheder for tykkelse, bredde, længde og format. Lad os tale om de mest almindelige størrelser og former, du vil se.

Standard tykkelser

Elektrisk siliciumstål kommer i nogle få standardtykkelser. Den tykkelse du vælger kan få din maskine til at fungere bedre eller dårligere. Tyndere stål betyder normalt mindre kernetab. Det giver også bedre magnetiske egenskaber. Både kornorienterede og ikke-kornorienterede typer kommer i forskellige tykkelser.

Orienteret siliciumstål bruger ofte tykkelser som 0,23 mm, 0,27 mm og 0,35 mm. Ikke-orienteret siliciumstål kommer i tykkelser fra 0,20 mm op til 0,65 mm. Disse valg hjælper dig med at vælge det rigtige stål til dit job. Du kan vælge høj effektivitet eller lavere omkostninger.

Typiske bredder og længder

Du bør kende de sædvanlige bredder og længder for elektrisk siliciumstål. Disse størrelser hjælper dig med at planlægge dit arbejde og sikre, at delene passer. De fleste leverandører har mange muligheder. Du kan også bede om specielle størrelser.

Transformatorkerner og motorlamineringer bruger plader og strimler med bredder fra 800 mm til 1050 mm. Den mest almindelige spole indvendige diameter er 508 mm. Dette matcher mange fabriksstandarder. Du kan bestille plader med faste længder fra 200 mm til 3000 mm. Disse valg gør det nemt at finde den rigtige størrelse til dit projekt.

Tip: Tjek altid reglerne for spolestørrelser. De fleste spoler har en indvendig diameter på 508 mm. Den udvendige diameter kan være op til 1850 mm.

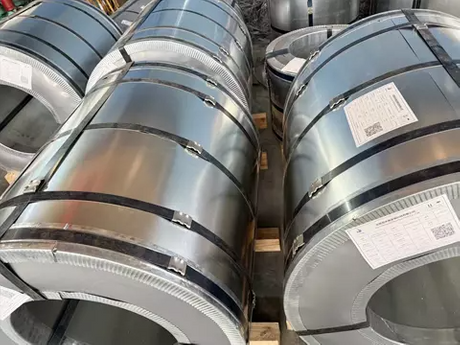

Produktformater (ark, spoler, strimler)

Du kan købe elektrisk siliciumstål i forskellige former. Hver form har sine egne gode punkter til at bygge og arbejde. De mest almindelige former er plader, spoler og strimler.

• Plader er gode til transformatorkerner og motorlamineringer. Du kan stable dem for at mindske energitabet.

• Med spoler kan du bruge masser af stål og tilføje varmebehandlinger for at forbedre de magnetiske egenskaber.

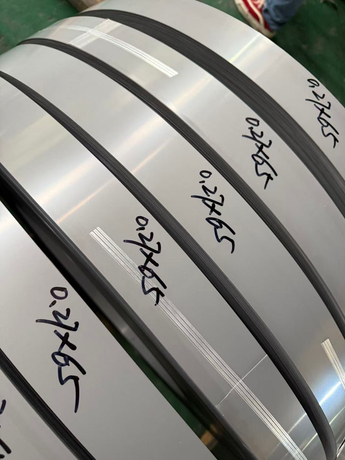

• Strips er gode til brugerdefinerede former og små dele i motorer eller generatorer.

Orienteret siliciumstål sælges normalt som plader eller spoler til transformerkerner. Ikke-orienteret siliciumstål sælges ofte som bånd til motor- og generatorlamineringer. Den form, du vælger, kan ændre, hvor meget energi din enhed bruger.

Bemærk: At holde siliciumindholdet helt rigtigt i disse former giver stærk magnetisk induktion og lavt hvirvelstrømtab. Dette hjælper dig med at spare energi og skære ned på forureningen, når du laver ting.

Du kan også få elektrisk siliciumstål i lamineringer. Lamineringer er tynde lag stablet sammen. De hjælper med at reducere kernetab i motorer og transformere.

• Transformatorkerner

• Silicium stålplader

• Lamineringer

Når du vælger elektriske siliciumstålstørrelser, så tænk på formen, tykkelsen, bredden og længden. Disse valg hjælper din transformer, motor eller generator til at fungere bedst muligt. Orienteret siliciumstål er bedst til højeffektive transformere. Ikke-orienteret siliciumstål fungerer godt til motorer og generatorer.

Valg af det rigtige elektriske stål

Nøglevalgskriterier

Når du vælger elektrisk silicium stål , bør du tænke på seks hovedting. Disse ting hjælper dig med at vælge det bedste stål til dit job. Det er lige meget, om du arbejder med transformere eller motorer. Tabellen nedenfor viser, hvordan hver ting kan ændre dit valg:

Kerneudvælgelsesstandarder

Du bør altid lave klare regler, før du vælger en karakter. Tænk over, hvor meget kernetab du ønsker. Beslut hvilken vej magnetiseringen skal gå. Vælg den tykkelse, du har brug for. Tjek den hastighed, din enhed kører med. Sørg for, at stålet er nemt at bruge på din fabrik. Prøv at få en god præstation uden at bruge for mange penge.

Praktiske tips til ingeniører og købere

Beslutningsramme

Du kan bruge disse trin til at hjælpe dig med at vælge:

1. Tjek den hastighed, din enhed kører med. Vælg en kvalitet, der passer til din motor eller transformer.

2. Tænk på, hvor meget energitab du kan tillade. Vælg en kvalitet, der sparer energi.

3. Mål hvor stærkt magnetfeltet skal være. Vælg stål med den rigtige permeabilitet.

4. Se på, hvordan du vil lave dit produkt. Sørg for, at stålet passer til dine maskiner.

5. Tænk over dit budget. Vælg en karakter, som du har råd til.

Almindelige udvælgelsesfejl

Mange mennesker laver fejl, når de vælger siliciumstål. Du kan undgå disse problemer, hvis du følger disse tips:

• Glem ikke miljøet. Vælg stål, der kan klare stress og ikke ruster let.

• Sørg for, at stålets elektriske egenskaber passer til dine behov. Dette hjælper din maskine til at arbejde bedre.

• Vælg ikke billigt stål, hvis det ikke holder længe. Tænk på, hvor godt det vil fungere over tid.

• Tjek om stålet fungerer godt sammen med andre dele. Dette stopper problemer senere.

• Brug mere end én leverandør. Hold kontakten med dem for at undgå at løbe tør for stål.

Ansøgningsbaserede karakteranbefalinger

Du kan bruge disse tips til almindelige anvendelser :

Tip: Vælg altid den karakter, der passer til dit job. Dette hjælper dig med at spare energi og få bedre resultater.

Du kan nemt se forskel på kornorienterede og ikke-kornorienterede siliciumstålkvaliteter. Kornorienteret stål fungerer bedst i kun én retning. Dette gør den fantastisk til transformere. Ikke-kornorienteret stål fungerer det samme i alle retninger. Derfor bruges den til motorer og generatorer. Når du ser på forskellige kvaliteter og størrelser, kan du træffe bedre valg til dit projekt. Du bør vælge stål med lavt jerntab, høj magnetisk følsomhed og god isolering.

• Mere silicium i stålet betyder mindre jerntab og bedre magnetiske egenskaber.

• Kontroller altid dielektrisk styrke, resistivitet og driftsspænding, før du beslutter dig.

FAQ

Hvad er elektrisk stål, og hvorfor har du brug for det?

Elektrisk stål bruges til at lave maskiner med magnetiske felter. Du ser det i transformere, motorer og generatorer. Dette stål hjælper med at spare energi og får maskiner til at fungere bedre. Det hjælper også maskiner med at holde længere.

Hvordan forbedrer siliciumstål elektrisk stålydelse?

Silicium stål har silicium indeni. Dette gør den elektriske modstand højere. Det sænker kernetabet og giver bedre magnetiske egenskaber. Enheder med siliciumstål forbliver køligere og bruger mindre energi. Derfor er siliciumstål et godt valg til elektrisk stål.

Hvilken elektrisk stålkvalitet skal du vælge til en transformer?

Plukke kornorienteret elektrisk stål til transformerkerner. Denne kvalitet har høj magnetisk permeabilitet og lavt kernetab. Siliciumstål i kornorienterede kvaliteter hjælper transformere med at fungere godt og spilde mindre energi.

Hvilke størrelser af elektrisk stål og silicium stål er tilgængelige?

Du kan købe elektrisk stål og siliciumstål som plader, spoler eller strimler. Tykkelser er normalt fra 0,20 mm til 0,65 mm. Bredde er ofte mellem 800 mm og 1250 mm. Vælg den størrelse, der passer til dit projekt.

Kan du bruge ikke-kornorienteret elektrisk stål til motorer?

Ja, ikke-kornorienteret elektrisk stål fungerer til motorer. Det giver de samme magnetiske egenskaber i alle retninger. Siliciumstål i disse kvaliteter hjælper motorer med at køre stille og effektivt.

Tip: Vælg altid den elektriske stålkvalitet og siliciumstålindholdet, der matcher dit projekt, for at få de bedste resultater.
