Laminace CRGO neboli laminace orientovaná na zrno válcované za studena je specializovaná forma elektrooceli primárně používaná v jádrech transformátorů. Tento jedinečný materiál je navržen tak, aby zlepšil magnetické vlastnosti vyrovnáním jeho krystalické struktury, což výrazně snižuje ztráty energie během provozu. Laminace CRGO se skládá převážně ze železa s malým procentem křemíku a vyrábí se z tenkých plechů, které optimalizují výkon ve vysoce účinných transformátorech. V tomto článku prozkoumáme definici, složení, výhody a aplikace laminace CRGO a zdůrazníme její zásadní roli v moderních elektrických systémech.
CRGO ocel je zkratka pro Cold-Rolled Grain-Oriented steel. Jedná se o speciální typ elektrotechnické oceli navržené speciálně pro použití v jádrech transformátorů. Část 'zrnově orientovaná' znamená, že krystalická struktura oceli je zarovnána, takže magnetické vlastnosti jsou optimalizovány v jednom směru. Toto zarovnání pomáhá magnetickému toku snadno proudit jádrem a snižuje energetické ztráty.
Ocel CRGO se skládá hlavně ze železa s malým procentem křemíku (obvykle mezi 3 % a 4 %). Křemík zvyšuje elektrický odpor a snižuje ztráty vířivými proudy. Ocel je válcována za studena na tenký plech, typicky o tloušťce mezi 0,23 mm a 0,35 mm. Tato tenkost pomáhá snižovat ztráty způsobené vířivými proudy v jádře.
Ocel CRGO má specifické fyzikální a mechanické vlastnosti, díky kterým je ideální pro laminování transformátorů:
● Hustota: Asi 7,65 g/cm³, což je typické pro ocel.
● Tloušťka: Rozsah od 0,23 do 0,35 mm, dostatečně tenký pro snížení vířivých proudů.
● Obsah křemíku: 3-4 %, zlepšující magnetické a elektrické vlastnosti.
● Mez kluzu: Mění se podle směru – přibližně 330 N/mm² ve směru válcování a 355 N/mm² kolmý.
● Pevnost v tahu: Přibližně 348 N/mm² podél válcování a 412 N/mm² přes.
● Prodloužení: 11 % ve směru válcování, 31 % napříč, což naznačuje flexibilitu.
● Tvrdost: Asi 204 HV, dostatečná pro odolnost.
● Faktor stohování: Více než 96 %, což znamená, že se laminace stohují těsně, aby se minimalizovaly vzduchové mezery.
Tyto vlastnosti zajišťují, že ocelové laminace CRGO jsou pevné a zároveň dostatečně flexibilní pro přesné řezání a tvarování během výroby.
Ocel CRGO se dodává v různých jakostech, z nichž každá má různé tloušťky a charakteristiky ztráty jádra. Ztráta jádra je energie ztracená jako teplo v důsledku magnetické hystereze a vířivých proudů, když je ocel magnetizována. Nižší ztráta jádra znamená vyšší účinnost.
Zde jsou některé typické známky:
Stupeň |
Tloušťka (mm) |
Maximální ztráta jádra (W/kg) @ 1,5T |
Maximální ztráta jádra (W/kg) @ 1,7T |
23HP8523ZDKH |
0.23 |
0.60 |
0.85 |
23HP9023M0-H |
0.23 |
0.64 |
0.90 |
27HP9527ZDKH |
0.27 |
0.66 |
0.95 |
30CG130M5 |
0.30 |
0.90 |
1.30 |
Pro vysoce účinné transformátory jsou preferovány třídy s nižší ztrátou jádra. Výběr tloušťky a třídy závisí na velikosti transformátoru a aplikaci.
Výroba ocelových laminací CRGO vyžaduje úzké tolerance, aby byl zajištěn optimální výkon:
● Tolerance šířky se pohybuje od +0,00 do -0,15 mm pro šířky do 100 mm, u širších listů se mírně zvyšuje.
● Tolerance délky se pohybuje od +0,00 do -0,30 mm pro délky do 350 mm, s většími tolerancemi pro delší listy.
● Tolerance tloušťky je ±0,025 mm pro tenčí plechy a ±0,030 mm pro tlustší plechy.
● Úhly pokosu a výšky otřepů jsou přesně řízeny, aby se předešlo problémům s montáží.
Tyto standardy zajišťují, že laminace do sebe dokonale zapadají a snižují vzduchové mezery a ztráty.
Vždy ověřte třídy a tolerance oceli CRGO u dodavatelů, aby odpovídaly požadavkům na účinnost a životnost vašeho transformátoru.
Laminace CRGO hrají klíčovou roli při snižování energetických ztrát uvnitř transformátorů. Když střídavý proud protéká cívkou transformátoru, vytváří měnící se magnetické pole. Toto měnící se pole indukuje v jádře drobné vířivé proudy zvané vířivé proudy. Tyto vířivé proudy plýtvají energií ve formě tepla a snižují tak účinnost transformátoru.
Laminování jádra tenkými plechy CRGO oceli rozbíjí cesty, kterými se tyto vířivé proudy mohou ubírat. Místo toho, aby proudy volně proudily, jsou omezeny na každou tenkou laminaci. To snižuje jejich velikost a pevnost a výrazně snižuje tepelné ztráty. Struktura oceli CRGO orientovaná na zrno také pomáhá tím, že umožňuje snadnému průchodu magnetického toku ve směru zrna oceli, čímž se minimalizuje ztráta hystereze.
Použití laminací CRGO zvyšuje účinnost transformátoru několika způsoby:
● Nižší ztráty jádra: Snížené ztráty vířivými proudy a hystereze znamenají méně energie plýtvané jako teplo.
● Vylepšené propojení toku: Ocel s orientovaným zrnem vyrovnává magnetické domény, což umožňuje hladší tok magnetického toku.
● Snížení hluku a tepla: Menší energetické ztráty znamená, že transformátor běží chladněji a tišeji.
● Lepší manipulace se zátěží: Účinné magnetické vlastnosti umožňují transformátorům zvládat vyšší zatížení bez přehřívání.
Například jádro transformátoru vyrobené z vysoce kvalitních CRGO laminací může dosáhnout ztrát jádra pouhých 0,6 W/kg při 1,5 Tesla, ve srovnání s mnohem vyššími ztrátami v neorientovaných nebo silnějších ocelových jádrech. Tato účinnost se promítá do nižších provozních nákladů a delší životnosti transformátoru.
Kromě snížení energetických ztrát a zlepšení účinnosti nabízejí laminace CRGO několik výhod:
● Precizní výroba: Tenké laminace lze přesně řezat pomocí CNC strojů, což zajišťuje těsné stohování a minimální vzduchové mezery.
● Flexibilita v designu: Laminace mají různé tvary – stupňovité, zkosené nebo obdélníkové – pro optimalizaci magnetického výkonu pro různé typy transformátorů.
● Trvanlivost: Laminace z oceli CRGO odolávají mechanickému namáhání a zachovávají si magnetické vlastnosti po celá léta provozu.
● Úspora nákladů: Nižší ztráty snižují plýtvání elektřinou, šetří peníze na účtech za energii a snižují požadavky na chlazení.
● Dopad na životní prostředí: Účinnější transformátory znamenají méně paliva spáleného v elektrárnách a snižují emise uhlíku.
Stručně řečeno, laminace CRGO nejsou jen komponenty, ale základní prvky umožňující výkon moderních transformátorů. Snižují energetické ztráty, zlepšují spolehlivost a pomáhají rozvodným sítím fungovat efektivněji.
Vždy vybírejte laminace CRGO nejvyšší kvality, které odpovídají napětí a velikosti vašeho transformátoru, abyste maximalizovali účinnost a snížili náklady životního cyklu.

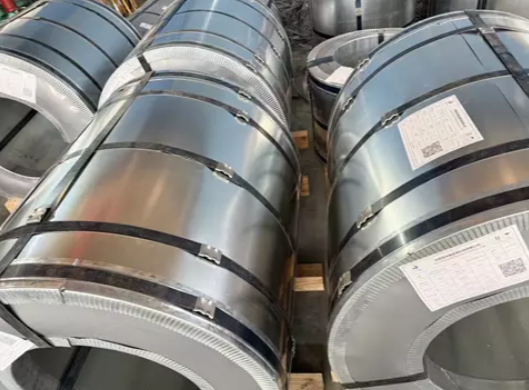

Ocel CRGO obvykle přichází jako mateřské svitky dovážené od špičkových výrobců ze zemí jako USA, Japonsko, Korea, Německo, Čína a Rusko. Tyto cívky splňují přísné kvalitativní specifikace, jako jsou ty, které stanovil Bureau of Indian Standards (IS 3024). Každá šarže je dodávána s certifikátem Mill Test Certificate (MTC) a dalšími dokumenty pro ověření kvality a sledovatelnosti. To zajišťuje, že magnetické a mechanické vlastnosti suroviny odpovídají náročným potřebám jader transformátorů.
Přeměna surových ocelových cívek CRGO na transformátorové lamely vyžaduje vysokou přesnost. Specializované CNC stroje řežou ocel na tenké plechy s přesnými rozměry a úhly. Tyto stroje mohou zpracovávat šířky od 25 mm do 1050 mm a délky od 100 mm do 5000 mm. Řezají lamináty v úhlech 90°, 75° nebo 45° v závislosti na provedení.
Proces řezání řídí:
● Tolerance šířky a délky v úzkých mezích, aby se zajistilo, že laminace dokonale padnou.
● Výška otřepů a kvalita hran, aby se předešlo problémům s montáží.
● Úhly úkosu pro přesnou montáž jádra a minimální vzduchové mezery.
Taková přesnost snižuje ztráty a zlepšuje účinnost transformátoru tím, že zajišťuje hladký tok magnetického toku jádrem.
Laminace CRGO se dodávají v různých tvarech přizpůsobených typům transformátorů a výkonnostním cílům. Mezi běžné vzory patří:
● Konvenční provedení: Základní obdélníkové lamináty naskládané tak, aby tvořily jádro.
● Horizontal Step Lap: Laminace se horizontálně překrývají, aby se snížil únikový tok a hluk.
● Vertical Step Lap: Laminace se vertikálně překrývají a zlepšují distribuci magnetického toku.
● Konstrukce jádra reaktoru: Specializované laminace pro reaktory, které zvládají jalový výkon.
Výrobci mohou také poskytnout kompletní sestavy jádra pro transformátory až do 20 MVA. Tato jádra jsou testována na ztráty naprázdno a pečlivě zabalena, připravena k vložení cívky. Použití předem sestavených jader šetří práci a snižuje plýtvání materiálem.
Při výběru laminací CRGO ověřte přesnost CNC řezání a certifikace kvality dodavatele dodavatele, abyste zajistili, že váš transformátor splňuje cíle účinnosti a odolnosti.
Laminace CRGO jsou u výkonových transformátorů nezbytné. Tyto transformátory zvládají vysoké napětí a velké výkonové zatížení v elektrických sítích. Laminace oceli s orientovaným zrnem snižují ztráty v jádře, což je rozhodující pro účinnost. Nižší ztráty znamenají méně plýtvané energie a chladnější provoz, čímž se zvyšuje spolehlivost a životnost. Výkonové transformátory často používají silnější lamely, typicky kolem 0,27 mm až 0,35 mm, vyvažující mechanickou pevnost a nízké ztráty. Přesné řezání a stohování CRGO laminací zajišťuje minimální vzduchové mezery, což pomáhá udržovat kontinuitu magnetického toku. To vede k lepší regulaci napětí a stabilní dodávce energie na dlouhé vzdálenosti.
Distribuční transformátory, které dodávají elektřinu do domácností a podniků, také do značné míry spoléhají na laminování CRGO. Tyto transformátory pracují při nižším napětí a menších velikostech než výkonové transformátory, ale stále vyžadují vysokou účinnost pro snížení provozních nákladů. Zde jsou preferovány tenké CRGO laminace, obvykle kolem 0,23 mm, aby se minimalizovaly ztráty vířivými proudy. Orientace zrna laminace optimalizuje tok magnetického toku, což pomáhá distribučním transformátorům pracovat chladněji a tišeji. To je zvláště důležité v městských oblastech, kde záleží na znečištění hlukem. Účinné laminace navíc snižují energetické ztráty, což přispívá k významným úsporám u milionů distribučních transformátorů po celém světě.
Kromě typických výkonových a distribučních transformátorů nacházejí laminace CRGO uplatnění ve specializovaných aplikacích. Například:
● Přístrojové transformátory: Ty vyžadují přesné magnetické vlastnosti pro přesné měření a ochranu elektrických systémů. Laminace CRGO zajišťují stabilní výkon.
● Tlumivky a tlumivky: Používají se pro řízení jalového výkonu a filtrování harmonických, tato zařízení těží z nízké ztráty jádra a vysoké magnetické permeability CRGO.
● Vysokofrekvenční transformátory: Přestože ocel CRGO je určena především pro aplikace s frekvencí 50/60 Hz, určité druhy a provedení laminace pomáhají zlepšit výkon ve specifických vysokofrekvenčních scénářích.
● Systémy obnovitelné energie: Transformátory ve větrných turbínách a solárních farmách využívají laminace CRGO k maximalizaci účinnosti přeměny energie.
Ve všech těchto případech pomáhají laminace CRGO udržet účinnost transformátoru, snížit tvorbu tepla a prodloužit životnost zařízení.
Při výběru laminací CRGO pro vaše transformátory zvažte provozní napětí, frekvenci a požadavky konkrétní aplikace, abyste zvolili optimální tloušťku a jakost pro maximální účinnost.
Laminace CRGO výrazně zvyšují elektrický výkon. Jejich struktura orientovaná na zrno vyrovnává magnetické domény a umožňuje magnetickému toku snadno proudit skrz jádro transformátoru. To snižuje ztrátu hystereze, ke které dochází, když magnetické materiály odolávají změnám v magnetizaci. Tenkost laminací CRGO také omezuje vířivé proudy – drobné kruhové proudy, které plýtvají energií jako teplo. Rozbitím jádra na tenké vrstvy se tyto proudy omezí, sníží se jejich síla a minimalizují se ztráty energie.
Tyto vlastnosti společně zvyšují účinnost transformátorů a snižují plýtvání elektřinou. Například transformátory používající vysoce kvalitní CRGO laminace mohou dosáhnout ztrát v jádře pouhých 0,6 W/kg při 1,5 Tesla, což je mnohem lepší než neorientované oceli. Výsledkem je menší tvorba tepla, tišší provoz a zlepšená regulace napětí. To znamená, že transformátory bezpečně zvládnou vyšší zatížení bez přehřátí.
Použití laminací CRGO pomáhá ušetřit peníze po dobu životnosti transformátoru. Nižší energetické ztráty znamenají menší plýtvání elektřinou, což přímo snižuje provozní náklady. Protože transformátory běží chladněji, vyžadují méně chladicí infrastruktury, což šetří údržbu a energii pro chladicí systémy.
Odolnost laminací CRGO navíc znamená méně výměn a oprav. Precizní výroba zajišťuje těsné stohování a minimální vzduchové mezery, což udržuje vysokou účinnost a zabraňuje předčasnému opotřebení. Přestože ocelové laminace CRGO mohou být předem dražší než běžná ocel, jejich úspory energie a delší životnost je činí z dlouhodobého hlediska hospodárnějšími.
Laminace CRGO jsou odolné a vyrobené tak, aby vydržely. Jejich mechanická pevnost jim umožňuje odolávat namáháním při provozu transformátoru, včetně tepelné roztažnosti a mechanických vibrací. Tvrdost a pružnost oceli umožňuje přesné řezání a tvarování bez praskání.
Jejich odolnost vůči mechanickému namáhání a stabilní magnetické vlastnosti v průběhu let používání znamenají, že transformátory si udržují výkon bez degradace. Tato odolnost snižuje prostoje a náklady na výměnu. Navíc, méně tepla uvnitř jádra prodlužuje životnost izolace a dalších částí transformátoru, což přispívá k celkové životnosti.
Vyberte si lamináty CRGO, které vyvažují tloušťku a jakost, abyste optimalizovali účinnost a náklady pro vaši konkrétní aplikaci transformátoru.
Výroba vysoce kvalitních CRGO laminací vyžaduje extrémní přesnost. Ocel musí být řezána velmi tenká — obvykle mezi 0,23 a 0,35 mm — bez vzniku trhlin nebo deformací. Dodržení přísných tolerancí tloušťky, šířky a délky je zásadní pro zajištění dokonalého stohování laminací. Jakákoli odchylka vytváří vzduchové mezery a zvyšuje ztráty energie.
Úhly řezu, jako je 45°, 75° nebo 90°, vyžadují pokročilé CNC stroje, které fungují bezchybně. Otřepy nebo drsné hrany mohou ovlivnit montáž a magnetický výkon, takže kontrola výšky otřepů v rámci mikronů je nezbytná. Kromě toho musí být během zpracování zachována orientace zrna; nesprávná manipulace může narušit magnetické vyrovnání a snížit účinnost.
Procesy tepelného zpracování a izolačního povlaku zvyšují složitost. Povlak elektricky izoluje lamely, ale musí být jednotný a odolný, aby se zabránilo zkratům a korozi. Dosažení konzistentní tloušťky povlaku bez poškození ocelového povrchu je výzvou pro výrobce.
CRGO ocel je specializovaný výrobek dovážený především ze zemí jako Japonsko, Německo a USA. Narušení dodavatelského řetězce, geopolitické napětí nebo nedostatek surovin mohou zpozdit dodávky a zvýšit náklady. Rozdíly v kvalitě mezi dodavateli také představují rizika, která vyžadují důkladnou kontrolu a testování.
Poptávka kolísá s trendy výroby transformátorů a investicemi do energetického sektoru. Náhlé skoky v poptávce mohou vytížit výrobce, což vede k delším dodacím lhůtám. Naopak pomalá tržní období tlačí výrobce k optimalizaci efektivity výroby a snižování nákladů.
Recyklace ocelových laminací CRGO je obtížná kvůli povlakování a zachování orientace zrna. To omezuje možnosti udržitelného zásobování a zvyšuje závislost na původních materiálech.
Odvětví laminování CRGO se vyvíjí, aby splnilo rostoucí efektivitu a ekologické standardy. Inovace se zaměřují na:
● Advanced Coatings: Vývoj tenčích a odolnějších izolačních vrstev pro snížení ztrát a prodloužení životnosti.
● Řezání laserem: Přesná laserová technologie nabízí čistší řezy s minimálními otřepy a rychlejšími časy zpracování.
● Automatizace a umělá inteligence: Inteligentní výrobní systémy optimalizují výrobní parametry, snižují vady a zlepšují výtěžnost.
● Zdokonalování materiálů: Výzkum nových slitin nebo nanostrukturovaných ocelí má za cíl dále snížit ztráty v jádru.
● Udržitelnost: Snahy o recyklaci laminací nebo vývoj ekologických povlaků sníží dopad na životní prostředí.
Tyto pokroky slibují překonat současné výzvy a umožňují laminování CRGO podporovat transformátory nové generace, které jsou účinnější, spolehlivější a nákladově efektivnější.
Pravidelně kontrolujte u svých dodavatelů laminací CRGO konzistentní kvalitu a spolehlivost dodávek, abyste se vyhnuli prodlevám ve výrobě a zajistili výkon transformátoru.
Laminace z oceli CRGO jsou klíčové pro účinnost transformátoru, snižují energetické ztráty a zvyšují výkon. Nabízejí lepší elektrický výkon, úsporu nákladů a odolnost. Průmysl čelí výzvám v oblasti přesnosti výroby a problémům s dodavatelským řetězcem, ale vyvíjí se s inovacemi v nátěrech, technikách řezání a úsilí o udržitelnost. S rostoucí poptávkou po účinných transformátorech se společnostem líbí Wuxi Sheraxin Electrical Steel Co., Ltd. poskytuje vysoce kvalitní CRGO laminace, které zajišťují spolehlivou dodávku energie díky pokročilé výrobě a standardům kvality.
Odpověď: Ocel CRGO se primárně používá pro jádra transformátorů díky své struktuře orientované na zrnitost, která optimalizuje tok magnetického toku a snižuje energetické ztráty.
A: Laminace CRGO snižuje energetické ztráty omezením vířivých proudů a minimalizací ztrát hystereze, což má za následek chladnější a tišší provoz transformátoru.
Odpověď: Ocel CRGO je preferována, protože její struktura orientovaná na zrno umožňuje lepší tok magnetického toku, snižuje ztráty v jádře a zlepšuje účinnost transformátoru.
Odpověď: Cena laminací CRGO je ovlivněna jakostí, tloušťkou, kvalitou dodavatele a poptávkou trhu, přičemž laminace vyšší kvality jsou obvykle dražší.
Odpověď: Řešení problémů s laminací CRGO zahrnuje kontrolu přesného řezání, správné orientace zrn a konzistentního izolačního povlaku, aby byl zajištěn optimální výkon.
