Laminasi CRGO, atau Cold-Rolled Grain-Oriented lamination, ialah bentuk khusus keluli elektrik yang digunakan terutamanya dalam teras pengubah. Bahan unik ini direka bentuk untuk meningkatkan sifat magnet dengan menjajarkan struktur kristalnya, yang mengurangkan kehilangan tenaga dengan ketara semasa operasi. Terdiri terutamanya daripada besi dengan peratusan kecil silikon, laminasi CRGO dihasilkan dalam kepingan nipis yang mengoptimumkan prestasi dalam pengubah kecekapan tinggi. Dalam artikel ini, kami akan meneroka definisi, komposisi, faedah dan aplikasi laminasi CRGO, yang menonjolkan peranan pentingnya dalam sistem elektrik moden.
Keluli CRGO adalah singkatan daripada keluli Berorientasikan Bijian Gulung Sejuk. Ia adalah jenis keluli elektrik khas yang direka khusus untuk digunakan dalam teras pengubah. Bahagian 'berorientasikan butiran' bermaksud struktur hablur keluli dijajarkan supaya sifat magnetik dioptimumkan dalam satu arah. Penjajaran ini membantu aliran fluks magnet dengan mudah melalui teras, mengurangkan kehilangan tenaga.
Keluli CRGO terutamanya terdiri daripada besi dengan peratusan kecil silikon (biasanya antara 3% dan 4%). Silikon meningkatkan kerintangan elektrik dan mengurangkan kehilangan arus pusar. Keluli digulung sejuk kepada bentuk kepingan nipis, biasanya antara 0.23 mm dan 0.35 mm tebal. Penipisan ini membantu mengurangkan kerugian yang disebabkan oleh arus pusar dalam teras.
Keluli CRGO mempunyai sifat fizikal dan mekanikal khusus yang menjadikannya sesuai untuk laminasi pengubah:
● Ketumpatan: Kira-kira 7.65 g/cm³, yang tipikal untuk keluli.
● Ketebalan: Berjulat dari 0.23 hingga 0.35 mm, cukup nipis untuk mengurangkan arus pusar.
● Kandungan silikon: 3-4%, meningkatkan ciri magnet dan elektrik.
● Kekuatan hasil: Berbeza mengikut arah—kira-kira 330 N/mm² sepanjang arah bergolek dan 355 N/mm² berserenjang.
● Kekuatan tegangan: Sekitar 348 N/mm² sepanjang bergolek dan 412 N/mm² seberang.
● Pemanjangan: 11% sepanjang arah bergolek, 31% merentas, menunjukkan fleksibiliti.
● Kekerasan: Kira-kira 204 HV, mencukupi untuk ketahanan.
● Faktor tindanan: Melebihi 96%, bermakna laminasi disusun rapat untuk meminimumkan jurang udara.
Ciri-ciri ini memastikan laminasi keluli CRGO adalah kuat namun cukup fleksibel untuk pemotongan dan pembentukan yang tepat semasa pembuatan.
Keluli CRGO didatangkan dalam pelbagai gred, setiap satunya dengan ketebalan yang berbeza dan ciri kehilangan teras. Kehilangan teras ialah tenaga yang hilang sebagai haba akibat histerisis magnet dan arus pusar apabila keluli dimagnetkan. Kehilangan teras yang lebih rendah bermakna kecekapan yang lebih tinggi.
Berikut adalah beberapa gred biasa:
Gred |
Ketebalan (mm) |
Kehilangan Teras Maks (W/kg) @ 1.5T |
Kehilangan Teras Maks (W/kg) @ 1.7T |
23HP8523ZDKH |
0.23 |
0.60 |
0.85 |
23HP9023M0-H |
0.23 |
0.64 |
0.90 |
27HP9527ZDKH |
0.27 |
0.66 |
0.95 |
30CG130M5 |
0.30 |
0.90 |
1.30 |
Gred dengan kehilangan teras yang lebih rendah lebih disukai untuk transformer kecekapan tinggi. Ketebalan dan pemilihan gred bergantung pada saiz dan aplikasi pengubah.
Pembuatan laminasi keluli CRGO memerlukan toleransi yang ketat untuk memastikan prestasi optimum:
● Toleransi lebar berjulat dari +0.00 hingga -0.15 mm untuk lebar sehingga 100 mm, meningkat sedikit untuk helaian yang lebih lebar.
● Toleransi panjang berbeza dari +0.00 hingga -0.30 mm untuk panjang sehingga 350 mm, dengan toleransi yang lebih besar untuk helaian yang lebih panjang.
● Toleransi ketebalan ialah ±0.025 mm untuk kepingan yang lebih nipis dan ±0.030 mm untuk yang lebih tebal.
● Sudut miter dan ketinggian burr dikawal dengan tepat untuk mengelakkan isu pemasangan.
Piawaian ini memastikan laminasi sesuai dengan sempurna, mengurangkan jurang dan kehilangan udara.
Sentiasa sahkan gred keluli CRGO dan toleransi dengan pembekal untuk memadankan keperluan kecekapan dan ketahanan pengubah anda.
Laminasi CRGO memainkan peranan penting dalam mengurangkan kehilangan tenaga di dalam transformer. Apabila arus ulang alik mengalir melalui gegelung pengubah, ia mewujudkan medan magnet yang berubah-ubah. Medan yang berubah-ubah ini mendorong arus berputar kecil yang dipanggil arus pusar dalam teras. Arus pusar ini membuang tenaga sebagai haba, mengurangkan kecekapan pengubah.
Laminasi teras dengan kepingan nipis keluli CRGO memecahkan laluan yang boleh dilalui oleh arus pusar ini. Daripada mengalir dengan bebas, arus terkurung pada setiap laminasi nipis. Ini mengurangkan saiz dan kekuatannya, mengurangkan kehilangan haba dengan ketara. Struktur berorientasikan biji keluli CRGO juga membantu, dengan membenarkan fluks magnet untuk melepasi dengan mudah sepanjang arah butiran keluli, meminimumkan kehilangan histerisis.
Menggunakan laminasi CRGO meningkatkan kecekapan pengubah dalam beberapa cara:
● Kehilangan Teras Bawah: Kehilangan arus pusar dan histeresis berkurangan bermakna lebih sedikit tenaga yang terbuang sebagai haba.
● Rangkaian Fluks yang Diperbaiki: Keluli berorientasikan bijian menjajarkan domain magnetik, membolehkan aliran fluks magnet yang lebih lancar.
● Mengurangkan Bunyi dan Haba: Kurang kehilangan tenaga bermakna pengubah berjalan lebih sejuk dan lebih senyap.
● Pengendalian Beban Lebih Baik: Sifat magnetik yang cekap membolehkan transformer mengendalikan beban yang lebih tinggi tanpa terlalu panas.
Sebagai contoh, teras pengubah yang dibina daripada laminasi CRGO gred tinggi boleh mencapai kehilangan teras serendah 0.6 W/kg pada 1.5 Tesla, berbanding dengan kerugian yang lebih tinggi dalam teras keluli tidak berorientasikan atau lebih tebal. Kecekapan ini diterjemahkan kepada kos operasi yang lebih rendah dan hayat pengubah yang lebih lama.
Selain mengurangkan kehilangan tenaga dan meningkatkan kecekapan, laminasi CRGO menawarkan beberapa faedah:
● Pengilangan Ketepatan: Laminasi nipis boleh dipotong dengan tepat menggunakan mesin CNC, memastikan susunan yang ketat dan jurang udara yang minimum.
● Fleksibiliti dalam Reka Bentuk: Laminasi datang dalam pelbagai bentuk—putaran langkah, miter atau segi empat tepat—untuk mengoptimumkan prestasi magnet bagi jenis pengubah yang berbeza.
● Ketahanan: Laminasi keluli CRGO menahan tekanan mekanikal dan mengekalkan sifat magnet selama bertahun-tahun beroperasi.
● Penjimatan Kos: Kerugian yang lebih rendah mengurangkan tenaga elektrik yang terbuang, menjimatkan wang untuk bil tenaga dan mengurangkan keperluan penyejukan.
● Kesan Alam Sekitar: Transformer yang lebih cekap bermakna kurang bahan api yang dibakar di loji kuasa, mengurangkan pelepasan karbon.
Ringkasnya, laminasi CRGO bukan sahaja komponen tetapi pemboleh penting prestasi transformer moden. Mereka mengurangkan kehilangan tenaga, meningkatkan kebolehpercayaan dan membantu grid kuasa berjalan dengan lebih cekap.
Sentiasa pilih laminasi CRGO gred tertinggi yang sepadan dengan voltan dan saiz pengubah anda untuk memaksimumkan kecekapan dan mengurangkan kos kitaran hayat.

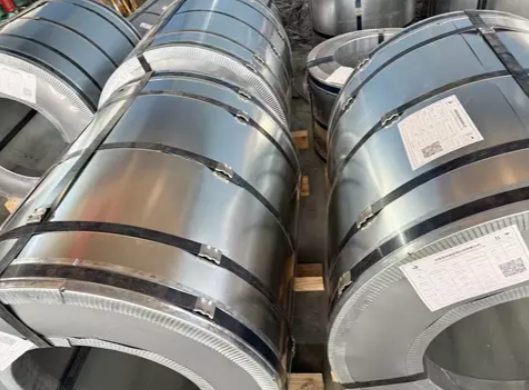

Keluli CRGO biasanya tiba sebagai gegelung ibu yang diimport daripada pengeluar terkemuka di negara seperti AS, Jepun, Korea, Jerman, China dan Rusia. Gegelung ini memenuhi spesifikasi kualiti yang ketat, seperti yang ditetapkan oleh Biro Piawaian India (IS 3024). Setiap kelompok disertakan dengan Sijil Ujian Kilang (MTC) dan dokumen lain untuk mengesahkan kualiti dan kebolehkesanan. Ini memastikan sifat magnet dan mekanikal bahan mentah sepadan dengan keperluan teras pengubah yang menuntut.
Mengubah gegelung keluli CRGO mentah menjadi laminasi pengubah memerlukan ketepatan yang tinggi. Mesin CNC khusus memotong keluli menjadi kepingan nipis dengan dimensi dan sudut yang tepat. Mesin ini boleh mengendalikan lebar dari 25 mm hingga 1050 mm dan panjang dari 100 mm hingga 5000 mm. Mereka memotong laminasi pada sudut 90°, 75°, atau 45°, bergantung pada reka bentuk.
Proses pemotongan mengawal:
● Toleransi lebar dan panjang dalam had yang ketat untuk memastikan laminasi sesuai dengan sempurna.
● Tinggi burr dan kualiti tepi untuk mengelakkan masalah pemasangan.
● Sudut miter untuk pemasangan teras yang tepat dan jurang udara yang minimum.
Ketepatan sedemikian mengurangkan kerugian dan meningkatkan kecekapan pengubah dengan memastikan fluks magnet mengalir dengan lancar melalui teras.
Laminasi CRGO datang dalam pelbagai bentuk yang disesuaikan dengan jenis transformer dan matlamat prestasi. Reka bentuk biasa termasuk:
● Reka Bentuk Konvensional: Laminasi segi empat tepat asas disusun untuk membentuk teras.
● Pusingan Langkah Mendatar: Laminasi bertindih secara mendatar untuk mengurangkan fluks kebocoran dan bunyi.
● Pusingan Langkah Menegak: Laminasi bertindih secara menegak, meningkatkan pengagihan fluks magnet.
● Reka Bentuk Teras Reaktor: Laminasi khusus untuk reaktor, yang mengendalikan kuasa reaktif.
Pengilang juga boleh menyediakan pemasangan teras lengkap untuk transformer sehingga 20 MVA. Teras ini diuji untuk kehilangan tanpa beban dan dibungkus dengan teliti, sedia untuk pemasukan gegelung. Menggunakan teras prapasang menjimatkan tenaga kerja dan mengurangkan sisa bahan.
Apabila memilih laminasi CRGO, sahkan pensijilan ketepatan pemotongan CNC pembekal dan kualiti untuk memastikan pengubah anda memenuhi sasaran kecekapan dan ketahanan.
Laminasi CRGO adalah penting dalam pengubah kuasa. Transformer ini mengendalikan voltan tinggi dan beban kuasa yang besar dalam grid elektrik. Laminasi keluli berorientasikan bijirin mengurangkan kehilangan teras, yang penting untuk kecekapan. Kerugian yang lebih rendah bermakna kurang tenaga terbuang dan operasi yang lebih sejuk, meningkatkan kebolehpercayaan dan jangka hayat. Pengubah kuasa sering menggunakan laminasi yang lebih tebal, biasanya sekitar 0.27 mm hingga 0.35 mm, mengimbangi kekuatan mekanikal dan kehilangan yang rendah. Pemotongan dan penyusunan laminasi CRGO yang tepat memastikan jurang udara yang minimum, yang membantu mengekalkan kesinambungan fluks magnet. Ini membawa kepada peraturan voltan yang lebih baik dan penghantaran kuasa yang stabil pada jarak jauh.
Transformer pengedaran, yang menghantar elektrik ke rumah dan perniagaan, juga sangat bergantung pada laminasi CRGO. Transformer ini beroperasi pada voltan yang lebih rendah dan saiz yang lebih kecil daripada transformer kuasa tetapi masih memerlukan kecekapan yang tinggi untuk mengurangkan kos operasi. Laminasi CRGO nipis, biasanya sekitar 0.23 mm, lebih disukai di sini untuk meminimumkan kehilangan arus pusar. Orientasi butiran laminasi mengoptimumkan aliran fluks magnet, membantu transformer pengedaran berjalan lebih sejuk dan lebih senyap. Ini amat penting terutamanya di kawasan bandar di mana pencemaran bunyi penting. Selain itu, laminasi yang cekap mengurangkan kehilangan tenaga, yang menambah sehingga penjimatan yang ketara merentas berjuta-juta transformer pengedaran di seluruh dunia.
Di luar pengubah kuasa dan pengedaran biasa, laminasi CRGO digunakan dalam aplikasi khusus. Contohnya:
● Pengubah Instrumen: Ini memerlukan sifat magnet yang tepat untuk pengukuran dan perlindungan sistem elektrik yang tepat. Laminasi CRGO memastikan prestasi yang stabil.
● Reaktor dan Tercekik: Digunakan untuk mengawal kuasa reaktif dan menapis harmonik, peranti ini mendapat manfaat daripada kehilangan teras rendah CRGO dan kebolehtelapan magnet yang tinggi.
● Pengubah Frekuensi Tinggi: Walaupun keluli CRGO digunakan terutamanya untuk aplikasi 50/60 Hz, gred dan reka bentuk laminasi tertentu membantu meningkatkan prestasi dalam senario frekuensi tinggi tertentu.
● Sistem Tenaga Boleh Diperbaharui: Transformer dalam turbin angin dan ladang solar menggunakan laminasi CRGO untuk memaksimumkan kecekapan penukaran tenaga.
Dalam semua kes ini, laminasi CRGO membantu mengekalkan kecekapan pengubah, mengurangkan penjanaan haba dan memanjangkan hayat peralatan.
Apabila memilih laminasi CRGO untuk transformer anda, pertimbangkan voltan operasi, kekerapan dan keperluan beban aplikasi tertentu untuk memilih ketebalan dan gred optimum untuk kecekapan maksimum.
Laminasi CRGO meningkatkan prestasi elektrik dengan ketara. Struktur berorientasikan bijian mereka menjajarkan domain magnetik, membolehkan fluks magnet mengalir dengan mudah melalui teras pengubah. Ini mengurangkan kehilangan histerisis, yang berlaku apabila bahan magnet menentang perubahan dalam kemagnetan. Kenipisan laminasi CRGO juga mengehadkan arus pusar—arus bulat kecil yang membuang tenaga sebagai haba. Dengan memecahkan teras kepada lapisan nipis, arus ini terkurung, mengurangkan kekuatannya dan meminimumkan kehilangan tenaga.
Bersama-sama, sifat-sifat ini menjadikan transformer lebih cekap, mengurangkan tenaga elektrik yang terbuang. Contohnya, transformer yang menggunakan laminasi CRGO gred tinggi boleh mencapai kehilangan teras serendah 0.6 W/kg pada 1.5 Tesla, yang jauh lebih baik daripada keluli tidak berorientasikan. Hasilnya ialah penjanaan haba yang kurang, operasi yang lebih senyap dan peraturan voltan yang lebih baik. Ini bermakna transformer boleh mengendalikan beban yang lebih tinggi dengan selamat tanpa terlalu panas.
Menggunakan laminasi CRGO membantu menjimatkan wang sepanjang hayat pengubah. Kehilangan tenaga yang lebih rendah bermakna kurang tenaga elektrik yang dibazirkan, yang secara langsung mengurangkan kos operasi. Oleh kerana pengubah berjalan lebih sejuk, mereka memerlukan kurang infrastruktur penyejukan, menjimatkan penyelenggaraan dan tenaga untuk sistem penyejukan.
Selain itu, ketahanan laminasi CRGO bermakna lebih sedikit penggantian dan pembaikan. Pembuatan ketepatan memastikan susunan yang ketat dan jurang udara yang minimum, yang memastikan kecekapan tinggi dan menghalang haus awal. Walaupun laminasi keluli CRGO mungkin berharga lebih awal daripada keluli biasa, penjimatan tenaga dan hayat yang lebih lama menjadikannya lebih menjimatkan dalam jangka masa panjang.
Laminasi CRGO adalah sukar dan dibina untuk bertahan. Kekuatan mekanikal mereka membolehkan mereka menahan tekanan operasi pengubah, termasuk pengembangan haba dan getaran mekanikal. Kekerasan dan fleksibiliti keluli membolehkan pemotongan dan pembentukan yang tepat tanpa retak.
Rintangan mereka terhadap tekanan mekanikal dan sifat magnet yang stabil selama bertahun-tahun penggunaan bermakna transformer mengekalkan prestasi tanpa degradasi. Ketahanan ini mengurangkan masa henti dan kos penggantian. Selain itu, kurang penjanaan haba di dalam teras memanjangkan hayat penebat dan bahagian pengubah lain, menyumbang kepada jangka hayat keseluruhan.
Pilih laminasi CRGO yang mengimbangi ketebalan dan gred untuk mengoptimumkan kecekapan dan kos untuk aplikasi pengubah khusus anda.
Menghasilkan laminasi CRGO berkualiti tinggi memerlukan ketepatan yang melampau. Keluli mesti dipotong sangat nipis—biasanya antara 0.23 dan 0.35 mm—tanpa menyebabkan keretakan atau meledingkan. Mengekalkan toleransi yang ketat pada ketebalan, lebar dan panjang adalah penting untuk memastikan laminasi disusun dengan sempurna. Sebarang sisihan mewujudkan jurang udara, meningkatkan kehilangan tenaga.
Sudut pemotongan, seperti 45°, 75° atau 90°, memerlukan mesin CNC canggih yang beroperasi dengan sempurna. Burr atau tepi kasar boleh menjejaskan prestasi pemasangan dan magnet, jadi mengawal ketinggian burr dalam mikron adalah penting. Selain itu, orientasi bijian mesti dipelihara semasa pemprosesan; salah pengendalian boleh mengganggu penjajaran magnet, mengurangkan kecekapan.
Rawatan haba dan proses salutan penebat menambah kerumitan. Salutan menebat laminasi secara elektrik tetapi mestilah seragam dan tahan lama untuk mengelakkan litar pintas dan kakisan. Mencapai ketebalan salutan yang konsisten tanpa merosakkan permukaan keluli mencabar pengeluar.
Keluli CRGO ialah produk khusus yang diimport terutamanya dari negara seperti Jepun, Jerman, dan Amerika Syarikat. Gangguan rantaian bekalan, ketegangan geopolitik, atau kekurangan bahan mentah boleh menangguhkan penghantaran dan meningkatkan kos. Variasi kualiti antara pembekal juga menimbulkan risiko, memerlukan pemeriksaan dan ujian menyeluruh.
Permintaan turun naik dengan trend pembuatan transformer dan pelaburan sektor kuasa. Permintaan yang meningkat secara tiba-tiba boleh membebankan pengeluar, yang membawa kepada masa pendahuluan yang lebih lama. Sebaliknya, tempoh pasaran yang perlahan memberi tekanan kepada pengeluar untuk mengoptimumkan kecekapan pengeluaran dan mengurangkan kos.
Kitar semula laminasi keluli CRGO adalah sukar kerana pemuliharaan salutan dan orientasi bijian. Ini mengehadkan pilihan bekalan yang mampan dan meningkatkan pergantungan pada bahan dara.
Industri laminasi CRGO sedang berkembang untuk memenuhi peningkatan kecekapan dan piawaian alam sekitar. Inovasi memberi tumpuan kepada:
● Salutan Lanjutan: Membangunkan lapisan penebat yang lebih nipis dan tahan lama untuk mengurangkan kehilangan dan meningkatkan jangka hayat.
● Pemotongan Laser: Teknologi laser ketepatan menawarkan potongan yang lebih bersih dengan burr minimum dan masa pemprosesan yang lebih pantas.
● Automasi dan AI: Sistem pembuatan pintar mengoptimumkan parameter pengeluaran, mengurangkan kecacatan dan meningkatkan hasil.
● Penambahbaikan Bahan: Penyelidikan terhadap aloi baharu atau keluli berstruktur nano bertujuan mengurangkan kehilangan teras dengan lebih lanjut.
● Kemampanan: Usaha untuk mengitar semula laminasi atau membangunkan salutan mesra alam akan mengurangkan kesan alam sekitar.
Kemajuan ini menjanjikan untuk mengatasi cabaran semasa, membolehkan laminasi CRGO menyokong pengubah generasi akan datang yang lebih cekap, boleh dipercayai dan menjimatkan kos.
Sentiasa mengaudit pembekal laminasi CRGO anda untuk ketekalan kualiti dan kebolehpercayaan bekalan untuk mengelakkan kelewatan pengeluaran dan memastikan prestasi pengubah.
Laminasi keluli CRGO adalah penting untuk kecekapan pengubah, mengurangkan kehilangan tenaga dan meningkatkan prestasi. Mereka menawarkan prestasi elektrik yang dipertingkatkan, penjimatan kos dan ketahanan. Industri ini menghadapi cabaran dalam isu ketepatan pembuatan dan rantaian bekalan tetapi berkembang dengan inovasi dalam salutan, teknik pemotongan dan usaha kemampanan. Apabila permintaan untuk transformer cekap berkembang, syarikat suka Wuxi Sheraxin Electrical Steel Co., Ltd. menyediakan laminasi CRGO berkualiti tinggi, memastikan penyampaian kuasa yang boleh dipercayai melalui pembuatan termaju dan piawaian kualiti.
J: Keluli CRGO digunakan terutamanya untuk teras pengubah kerana struktur berorientasikan butirannya, yang mengoptimumkan aliran fluks magnet dan mengurangkan kehilangan tenaga.
A: Laminasi CRGO mengurangkan kehilangan tenaga dengan mengehadkan arus pusar dan meminimumkan kehilangan histerisis, menghasilkan operasi pengubah yang lebih sejuk dan senyap.
J: Keluli CRGO diutamakan kerana struktur berorientasikan butirannya membolehkan aliran fluks magnet yang lebih baik, mengurangkan kehilangan teras dan meningkatkan kecekapan pengubah.
J: Kos laminasi CRGO dipengaruhi oleh gred, ketebalan, kualiti pembekal dan permintaan pasaran, dengan laminasi gred lebih tinggi lazimnya berharga lebih tinggi.
J: Menyelesaikan masalah laminasi CRGO melibatkan pemeriksaan pemotongan yang tepat, orientasi butiran yang betul dan salutan penebat yang konsisten untuk memastikan prestasi optimum.
