AI 컴퓨팅 밀도는 레거시 데이터 센터 배전 시스템을 열 및 운영 한계까지 밀어붙여 변전소 및 시설 수준 전력 변압기를 인프라 확장의 중요한 병목 현상으로 노출시킵니다. 랙 밀도가 기존 임계값을 훨씬 넘어서면서 이러한 부하를 지원하는 데 필요한 전력 인프라는 전례 없는 스트레스에 직면해 있습니다. 비효율적인 강압 및 분배 단계는 자기 코어 손실, 과도한 열 발생, 전력 사용 효율성(PUE) 지표의 증가로 이어집니다. 이렇게 낭비되는 에너지는 고밀도 AI 클러스터의 수익성과 운영 안정성을 직접적으로 저하시켜 시설 운영자가 냉각 시스템을 과도하게 프로비저닝하게 만듭니다.
이러한 손실을 완화하려면 엔지니어링 수준에서 변압기 코어 재료를 근본적으로 재평가해야 합니다. 표준 원자재에 의존하는 것은 더 이상 현대 시설에서 실행 가능하지 않습니다. 이 가이드에서는 올바른 등급을 지정하는 방법을 검토합니다. Electrical Steel은 자기 성능을 최적화하고 장기 운영 비용을 절감하며 차세대 고밀도 전력 아키텍처를 지원합니다.
재료 선택은 효율성을 좌우합니다. 전력 변압기에 고성능, 얇은 게이지 GOES(결정립 지향 전기강판)를 지정하는 것은 지속적인 고부하 AI 환경에서 히스테리시스 및 와전류 손실을 최소화하기 위해 협상할 수 없습니다.
PUE 및 열 관리: 변압기 코어 재료를 업그레이드하면 변전소 및 시설 수준에서 주변 열 발생을 직접 줄여 2차 냉각 수요를 낮추고 전체 시설 PUE를 개선합니다.
차세대 아키텍처 호환성: 데이터 센터가 800V DC 배전 및 무접점 변압기(SST)로 전환함에 따라 전기강판 사양은 더 높은 주파수, 복잡한 고조파 및 비선형 부하를 처리할 수 있도록 발전해야 합니다.
공급망 현실: 프리미엄 전기강판은 글로벌 공급 제약에 직면해 있습니다. 조달 전략은 선불 자재 비용과 장기 운영 절감(OpEx) 및 리드 타임의 균형을 맞춰야 합니다.
목차

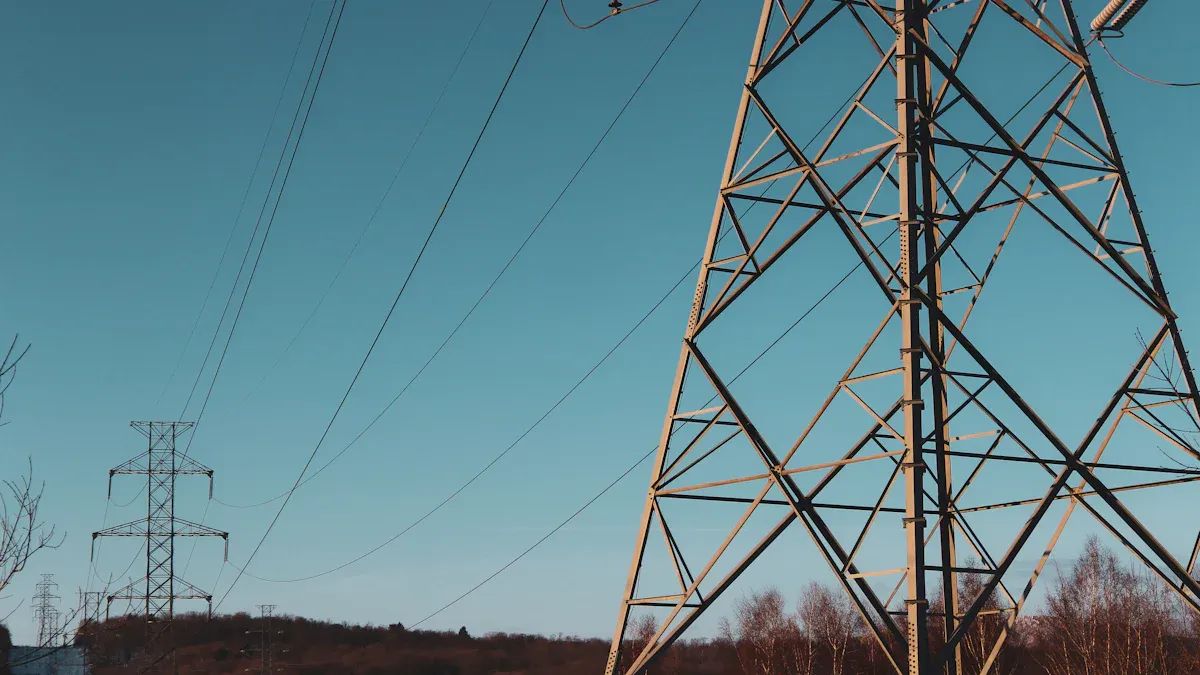

고전압 유틸리티 송전선에서 저전압 IT 장비까지 전력을 공급하려면 여러 가지 중요한 변환 단계가 필요합니다. 각 단계에서는 전력이 서버 랙에 도달하는 시간에 따라 복합적으로 발생하는 잠재적인 에너지 손실이 발생합니다. 고전압 전력이 시설 변전소로 유입되고, 이곳에서 1차 변압기가 이를 중전압 배전 수준으로 낮춥니다. 그런 다음 보조 변압기는 이 전압을 더욱 줄여서 무정전 전원 공급 장치(UPS), 배전 장치(PDU) 및 궁극적으로 서버 랙에 전력을 공급합니다.
이 전체 체인의 효율성은 각 노드에 사용되는 변압기 코어의 자기 특성에 크게 좌우됩니다. 전력이 변압기를 통과할 때 1차 권선의 교류 전류가 변동하는 자기장을 생성합니다. 이 필드는 코어를 통해 전달되어 2차 권선에 전압을 유도합니다. 코어 재료가 이 자속에 저항하거나 표유 전류가 형성되도록 허용하면 에너지가 열로 손실됩니다. 코어 소재를 업그레이드하면 최대량의 전기 에너지가 자기 브리지를 통해 전달됩니다.
유틸리티 변전소 강압: 대규모 액체 충전 변압기를 사용하여 고전압(예: 115kV 또는 230kV)을 중전압(예: 13.8kV 또는 34.5kV)으로 낮춥니다.
시설 배전: 고압은 데이터 센터 캠퍼스를 통해 현지 전기실로 전달됩니다.
UPS 및 PDU 절연: 건식 변압기는 민감한 IT 부하를 보호하기 위해 갈바닉 절연을 제공하는 동시에 전압을 사용 가능한 수준(예: 480V 또는 415V)으로 낮춥니다.
랙 수준 정류: 최종 변환 단계는 AI 가속기와 프로세서에 정밀한 DC 전력을 공급합니다.
변압기의 비효율성은 주로 원치 않는 열을 발생시키고 값비싼 전력을 낭비하는 코어 손실로 인해 발생합니다. 올바른 재료를 지정하려면 이러한 손실 뒤에 숨은 물리학을 이해하는 것이 필수적입니다.
히스테리시스 손실은 코어 재료 내에서 자기 구역이 연속적으로 반전되는 동안 에너지가 손실됨에 따라 발생합니다. 교류 전류의 방향이 바뀔 때마다 강철의 자구가 다시 정렬되어야 합니다. 이 미세한 마찰은 열을 발생시킵니다. 와전류 손실은 코어 구조 자체 내에서 유도된 순환 전류입니다. 강철은 전도체이기 때문에 변동하는 자기장은 금속 내부에서 소용돌이치는 국지적인 작은 전류를 유도하여 에너지를 열로 소산시킵니다.
미세 구조 설계 및 특정 등급 전기강판은 이러한 에너지 누출에 대한 일차적인 방어 역할을 합니다. 결정립 방향을 제어하고 전기 저항을 높이기 위해 실리콘을 추가함으로써 야금학자는 히스테리시스와 와전류를 모두 크게 억제할 수 있습니다.
변압기 코어의 비효율성은 데이터 센터 운영에 심각한 연쇄 영향을 미칩니다. 변압기 수준에서 방출되는 열은 그냥 사라지는 것이 아닙니다. 시설에서 제거하려면 추가적인 기계적 냉각 오버헤드가 필요합니다. 이러한 복합적인 열 부하는 PUE 페널티를 직접적으로 증가시켜 냉각기, CRAC 장치 및 액체 냉각 루프가 더 열심히 작동하고 더 많은 전력을 소비하게 만듭니다.
핵심 재료를 업그레이드하면 소스에서 낭비되는 열이 최소화됩니다. 전기 인프라의 열 출력을 줄임으로써 운영자는 2차 냉각 수요를 낮추고, 낭비되는 전력 용량을 확보하고, 시설 전체의 시스템 신뢰성을 향상시킬 수 있습니다. 변압기 손실에서 절약된 모든 킬로와트는 수익 창출 컴퓨팅에 사용할 수 있는 추가 킬로와트로 변환됩니다.
GOES(결방향 전기강판)는 압연 방향을 따라 방향성이 높은 자속을 제공하므로 고효율 강압 변압기의 절대 표준이 됩니다. 제조 과정에서 강철은 결정 격자 구조를 정렬하기 위해 정밀한 조건에서 냉간 압연 및 어닐링됩니다. 이러한 정렬은 자속의 저항이 가장 적은 경로를 생성하여 자기장이 압연 방향과 평행하게 적용될 때 히스테리시스 손실을 크게 줄입니다.
고투과성(HiB) GOES 및 레이저 도메인 정제(레이저 스크라이빙) 최고급 GOES는 연중무휴 연속 사용 주기에서 무부하 손실을 최소화하도록 특별히 설계되었습니다. 레이저 스크라이빙에는 고출력 레이저를 사용하여 강철 표면에 미세한 응력 선을 생성하여 자구를 인위적으로 개선하는 작업이 포함됩니다. 도메인이 작을수록 AC 사이클 중에 도메인을 뒤집는 데 필요한 에너지가 줄어듭니다. 이러한 고급 등급은 AI 인프라의 막대하고 끊임없는 전력 수요를 처리하는 데 중요한 최대 에너지 전달 효율성을 보장합니다.
GOES와 달리 무방향성 전기강판(NOES)은 등방성 자기 특성을 갖고 있습니다. 즉, 자기 특성이 모든 방향에서 비교적 균일하다는 의미입니다. NOES의 제조 공정은 결정 입자를 단일 정렬로 강제하지 않으므로 자기장이 지속적으로 방향을 바꾸는 응용 분야에 이상적입니다.
NOES는 데이터 센터 인프라 내의 회전 기계에 광범위하게 활용됩니다. 주요 응용 분야에는 백업 발전기 교류 발전기(고정자와 회전자 모두), 냉각 펌프 모터 및 특수 전환 스위치가 포함됩니다. 예를 들어 발전기 고정자에서 자속은 반경 방향과 원주 방향으로 이동해야 합니다. 이 응용 분야에서 GOES를 사용하면 플럭스가 결정립 경계를 넘을 때 막대한 손실이 발생하므로 NOES가 이러한 동적 구성 요소에 대해 유일하게 실행 가능한 엔지니어링 선택이 됩니다.
종종 금속 유리라고도 불리는 비정질 금속 코어는 전통적인 결정질 전기 강철 구조에 대한 근본적인 대안을 제시합니다. 고도로 정렬된 결정 격자 대신, 비정질 금속은 생산 중에 매우 빠르게 냉각되어 원자가 무작위 비결정 구조를 형성합니다. 이 독특한 원자 배열은 매우 낮은 무부하 손실을 제공하여 낮은 부하 또는 유휴 부하에서 비정질 코어의 효율성을 높입니다.
그러나 데이터 센터 사용에 대해 신중하게 평가해야 하는 상당한 엔지니어링 균형이 필요합니다. 비정질 재료는 GOES에 비해 포화 자속 밀도가 낮습니다. 즉, 동일한 양의 전력을 처리하려면 변압기 코어가 물리적으로 더 커야 합니다. 이렇게 더 큰 물리적 공간은 공간이 제한된 전기실의 주요 단점입니다. 또한 비정질 코어는 자기 변형으로 인해 더 높은 음향 소음을 나타내며 제조 및 조립 공정 중에 기계적 취약성이 증가합니다.
재료 유형 |
자기 구조 |
기본 애플리케이션 |
주요 장점 |
주요 제한 사항 |
|---|---|---|---|---|
표준은 간다 |
높은 방향성(이방성) |
배전 변압기 |
우수한 자속 밀도 |
HiB보다 코어 손실이 더 높음 |
레이저 스크라이빙 HiB GOES |
세련된 방향 도메인 |
고효율 전력 변압기 |
매우 낮은 연속 손실 |
프리미엄 조달 비용 |
아니오 |
균일(등방성) |
발전기, 펌프 모터 |
다방향 효율성 |
정적 변압기에 적합하지 않음 |
비정질 금속 |
무작위(비결정) |
저부하 분포 |
가능한 가장 낮은 무부하 손실 |
큰 설치 공간, 부서지기 쉬운 |
Tesla(T) 단위로 측정되는 포화 유도는 효율성이 급격히 떨어지기 전에 재료가 처리할 수 있는 자속의 양에 대한 절대적인 기준을 설정합니다. 코어가 포화 상태에 도달하면 더 이상 추가적인 자력선을 포함할 수 없습니다. 전류가 더 증가하면 자속이 코어 밖으로 유출되어 막대한 에너지 손실이 발생하고 심각한 국지적 가열이 발생하며 주변 구성 요소가 손상될 수 있습니다.
포화 수준이 높을수록 목표 부하를 처리하는 데 필요한 코어 재료가 줄어들기 때문에 엔지니어는 더욱 컴팩트한 변압기를 설계할 수 있습니다. 부동산이 중요한 밀집된 도시 데이터 센터 사이트에서는 포화 한계가 높은 재료(일반적으로 프리미엄 GOES의 경우 1.9T ~ 2.03T)를 지정하는 것이 전력 용량이나 안전 마진을 희생하지 않고 공간 활용을 극대화하는 데 중요합니다.
코어 손실 보장을 평가하려면 특정 주파수(예: 50Hz 또는 60Hz) 및 유도 레벨(예: 1.5T 또는 1.7T)에서 킬로그램당 와트(W/kg) 또는 파운드당 와트(W/lb)를 측정해야 합니다. 초박형 적층을 지정하면 와전류 경로가 크게 줄어듭니다. 와전류는 강철 두께 내에서 순환하기 때문에 얇은 시트는 흐름을 제한하여 전체 코어 손실을 낮춥니다.

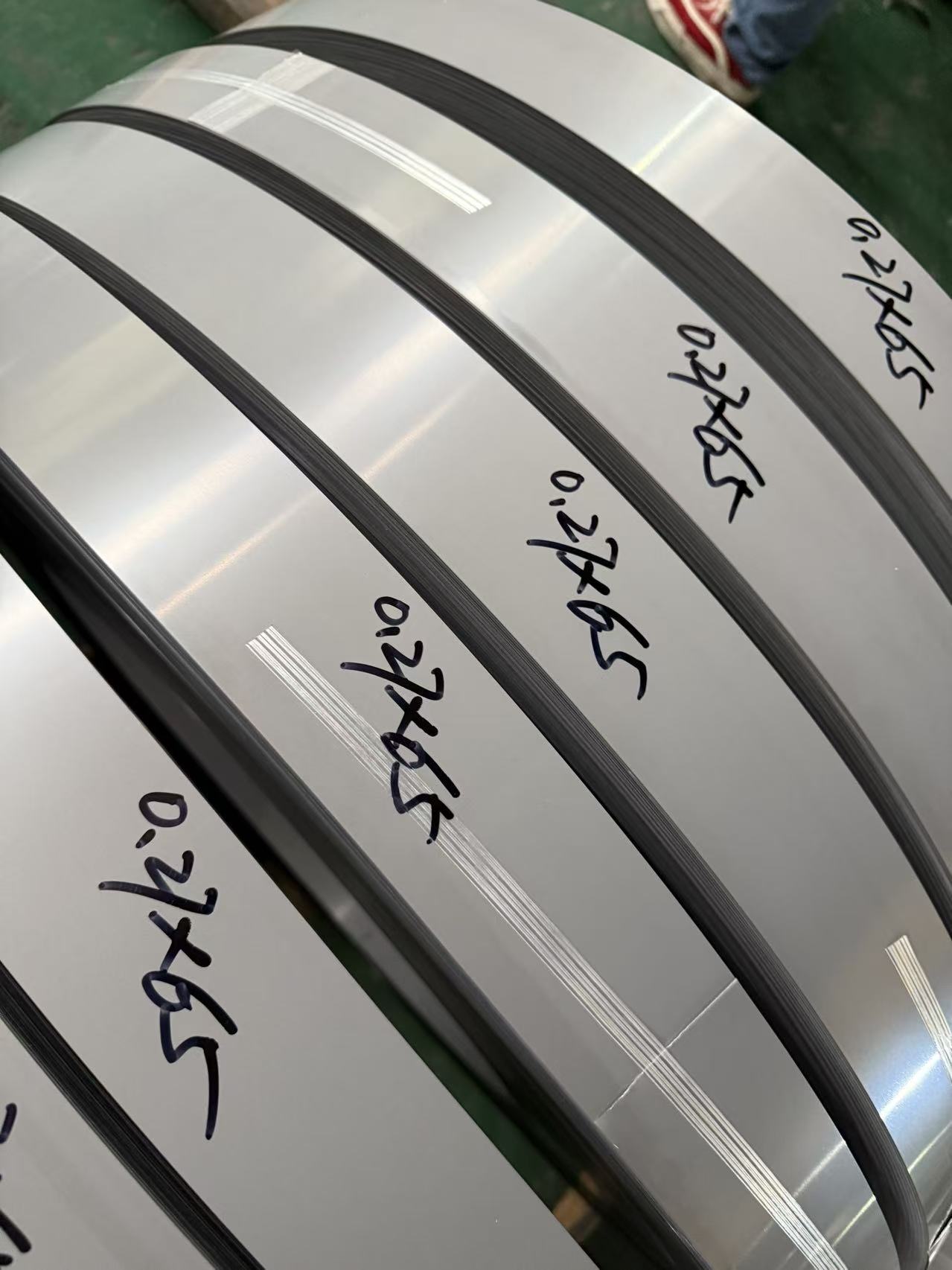

최신 고효율 변압기는 0.18mm ~ 0.23mm 범위의 적층을 사용합니다. 얇은 라미네이션은 전기 효율성을 향상시키는 동시에 제조 복잡성도 증가시킵니다. 동일한 물리적 크기의 코어를 구축하려면 더 많은 시트를 절단하고, 쌓고, 단열해야 하므로 노동력과 조립 시간이 늘어납니다. 인프라 계획자는 초박형 라미네이션으로 인한 운영 비용 절감과 제조 리드 타임 증가 사이에서 균형을 유지해야 합니다.
코어 재료의 품질은 변압기 작동 온도에 직접적인 영향을 미치지만 강철 자체는 방정식의 일부일 뿐입니다. 강철 표면에 적용되는 고급 무기 화학 절연 코팅은 층간 단락을 방지하는 데 필수적입니다. 적층된 강판 사이의 절연이 실패하면 와전류가 적층판을 뛰어넘어 극심한 열을 발생시키고 코어를 파괴하는 대규모 단락을 생성할 수 있습니다.
C-4 또는 C-5와 같은 업계 표준 코팅은 코어 조립 공정의 강렬한 열과 압력을 견디면서 높은 전기 저항을 제공합니다. 이러한 코팅은 수십 년 동안 연속 작동해도 열 저하를 방지하여 주변 권선 절연체의 유전체 수명을 연장합니다. 우수한 코어 소재와 견고한 코팅을 통한 효과적인 열 관리는 장기적인 신뢰성을 보장하고 치명적인 조기 변압기 고장의 위험을 줄입니다.
기존 AC 강압에서 800V DC 배전과 같은 고전압 DC 아키텍처로 이동하면 뚜렷한 재료적 영향이 발생합니다. DC 아키텍처는 여러 AC-DC 변환 단계를 제거하여 전반적인 시설 효율성을 향상시킵니다. 그러나 이러한 시스템에 사용되는 변압기와 초크는 고유한 자기 응력에 직면합니다.
DC 바이어스는 교류 파형에 직류 성분이 중첩될 때 발생합니다. 이 바이어스는 변압기 코어의 작동 지점을 포화 한계에 더 가깝게 이동시킵니다. 성능 저하나 과도한 열 발생 없이 이러한 특정 DC 응력을 처리할 수 있는 코어 재료를 선택해야 합니다. 엔지니어는 종종 정확한 에어 갭이 있는 특수 코어 설계를 지정하거나 포화 임계값이 매우 높은 재료를 활용하여 DC 바이어스가 시스템을 손상시키는 것을 방지합니다.
반도체 구동 SST(Solid-State Transformers)로의 전환은 핵심 재료 요구 사항을 근본적으로 변경합니다. SST는 부피가 큰 구리와 철을 고급 전력 전자 장치로 대체하여 동적 전압 조정, 오류 격리 및 양방향 전력 흐름을 제공합니다. 컴팩트한 크기를 달성하기 위해 SST는 표준 50Hz 또는 60Hz 그리드 주파수보다 훨씬 높은 킬로헤르츠 범위 주파수(예: 10kHz ~ 100kHz)에서 작동합니다.
기존의 두꺼운 게이지 소재는 허용할 수 없는 고주파 와전류 손실로 인해 SST 애플리케이션에 전혀 적합하지 않습니다. 이러한 주파수에서 표준 GOES는 과열되어 거의 즉시 실패합니다. SST에는 극한의 고주파 스위칭 조건에서 낮은 코어 손실과 안정적인 투자율을 유지하는 초박형 전기강판, 특수 페라이트 또는 나노결정질 소재가 필요합니다.
고투자율 코어 소재는 복잡한 전기 부하를 측정, 모니터링 및 관리하는 데 사용되는 변류기(CT)에 필수적입니다. 중복 배전 네트워크, PDU 및 스위치기어 전체의 정확한 부하 모니터링은 CT 코어의 정밀한 자기 응답에 의존합니다. 코어 재료가 비선형이거나 포화되기 쉬운 경우 CT는 왜곡된 신호를 출력하여 전력 판독값이 부정확하게 됩니다.
시설 관리 시스템은 이 데이터를 사용하여 로드 균형을 맞추고 장애 조치를 트리거하며 청구 지표를 계산합니다. CT 코어에 프리미엄 니켈-철 합금 또는 특수 고투과성 전기 강철을 지정하면 일시적인 부하 스파이크 또는 고조파 교란 중에도 안정적인 선형 데이터 수집이 보장됩니다.
고밀도 GPU 클러스터의 신속하고 일시적인 로드 전환 특성으로 인해 배전 네트워크에 심각한 고주파 고조파가 발생합니다. AI 워크로드는 안정적이지 않습니다. 컴퓨팅 작업이 시작되고 끝날 때 펄스가 급증합니다. 이러한 비선형 부하는 표준 사인파를 왜곡하여 변압기를 통해 업스트림으로 다시 이동하는 고조파 주파수를 주입합니다.
고조파는 국부적인 코어 포화, 와전류 가열 증가, 기계적 진동(윙윙거리는 소리)을 유발합니다. 이러한 고조파 왜곡을 완화하려면 고급 소재와 특정 권선 구성(예: K 계수 정격 변압기)을 활용하는 탄력적인 코어 설계가 필요합니다. 코어 강철은 열 제한을 초과하거나 인접한 서버 랙에 전달되는 전력 품질을 저하시키지 않고 이러한 고주파 스파이크를 흡수할 수 있어야 합니다.
최상위 GOES를 조달하려면 현실적이고 종종 심각한 시장 제약을 헤쳐나가는 것이 필요합니다. 고급 전기강판에 대한 전 세계 수요는 경쟁 부문, 특히 전기 자동차(EV) 견인 모터 및 재생 에너지 그리드 통합에 의해 크게 좌우됩니다. 제철소의 생산 능력은 한정되어 있으며 레이저 스크라이브 HiB GOES의 복잡한 제조 공정은 쉽게 확장할 수 없습니다.
인프라 계획자는 데이터 센터 확장 프로젝트를 위한 프리미엄 핵심 자재를 조달할 때 연장된 리드 타임과 잠재적인 공급 병목 현상을 고려해야 합니다. 중요한 전력 인프라를 적시 공급에 의존하는 것은 엄청난 위험을 안겨줍니다. 조달 팀은 건설 일정이 순조롭게 진행되도록 몇 달 또는 몇 년 전에 자재 할당을 확보해야 합니다.
프리미엄 핵심 소재에 대한 투자 수익을 계산하려면 엄격하고 장기적인 운영 관점이 필요합니다. 레이저 스크라이빙된 GOES는 표준 등급에 비해 초기 조달 비용이 더 높지만, 20~30년 수명 주기 동안 코어 손실 감소를 통해 달성한 누적 운영 절감 효과는 초기 프리미엄보다 훨씬 큽니다.
고효율 변압기에 대한 투자를 정당화하려면 수십 년간의 OpEx를 평가하는 것이 중요합니다. 조달 팀은 장비의 전체 수명 동안 낭비되는 전기 비용과 관련 냉각 오버헤드를 모델링해야 합니다. 이러한 운영 비용을 고려할 때 가능한 최고 등급의 전기강판을 지정하는 것이 재정적으로 가장 건전한 엔지니어링 결정이라는 것이 일관되게 입증되었습니다.
새로운 조달 의무 사항은 기업의 지속 가능성 목표와 규제 요구 사항을 충족하기 위해 '친환경 철강'에 점점 더 중점을 두고 있습니다. 용광로를 통한 전통적인 철강 생산은 탄소 집약적입니다. 재생 에너지로 구동되는 전기 아크로(EAF)를 통해 제조된 재료를 지정하면 인프라의 내재 탄소를 크게 낮출 수 있습니다.
이는 범위 3 배출 및 시설 ESG 보고에 직접적인 영향을 미칩니다. 지속 가능한 재료 소싱은 더 이상 단순한 마케팅 이니셔티브가 아닙니다. 이는 현대 데이터 센터 개발에 있어 중요한 규정 준수 요소가 되고 있습니다. 운영자는 시설에서 사용되는 강철의 탄소 배출량을 확인하기 위해 공급망에 환경 제품 선언(EPD)을 요구해야 합니다.
검증 가능한 재료 출처와 테스트 규정 준수를 보장하려면 변압기 OEM과 공급망을 감사하는 것이 필요합니다. 시장은 마진 개선을 위해 낮은 등급의 철강을 조용히 교체하는 소재 대체에 취약합니다. 조달팀은 엄격한 테스트 및 문서화 요구 사항을 구현해야 합니다.
IEEE C57 또는 IEC 60076과 같은 국제 효율성 표준 준수는 FAT(공장 승인 테스트)를 통해 엄격하게 시행되어야 합니다. 운영자는 완성된 변압기가 제조 시설을 떠나기 전에 실제 코어 손실을 자세히 설명하는 인증된 테스트 보고서를 요구해야 합니다. 엄격한 공급업체 소싱 전략은 규정 준수 위험을 완화하고 설치된 전력 인프라의 성능을 보장합니다.
전기강판은 AI 데이터센터 효율성의 기본 변수로, 변압기 성능, 운영 가동 시간, 열 출력을 직접적으로 결정합니다. 일반 상품으로 취급하면 운영 비효율성과 열 병목 현상이 발생합니다. 안정적인 고성능 전력 인프라를 확보하려면 시설 운영자가 자재 사양을 직접 제어해야 합니다.
향후 모든 변압기 RFP에서 특정 전기강판 등급 문서 및 적층 두께 요구 사항을 의무화합니다.
공급업체가 동적 AI 워크로드에서 무부하 및 부하 손실 예측을 모두 자세히 설명하는 포괄적인 운영 모델을 제공하도록 요구합니다.
장비가 현장으로 배송되기 전에 코어 손실 보장을 확인하기 위해 엄격한 FAT(공장 승인 테스트) 프로토콜을 구현합니다.
향후 800V DC 또는 SST 아키텍처와의 호환성을 위해 고주파 자기 성능을 평가하려면 전문 전기 엔지니어에게 문의하세요.
조달된 철강이 시설 ESG 및 Scope 3 배출 목표에 부합하도록 OEM에게 환경 제품 선언(EPD)을 요구합니다.

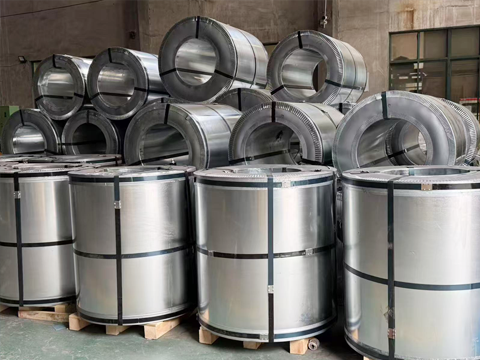

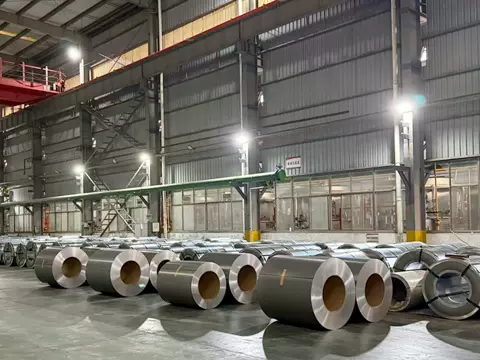

신뢰할 수 있는 변압기 코어 재료를 선택하려면 입증된 생산, 가공, 테스트 및 맞춤화 기능을 갖춘 공급업체의 지원도 필요합니다. 20년 이상의 전기강판 시장 경험과 16년 이상의 제조 전문성을 바탕으로 SHERAXIN은 변압기 코어, 적층, 모터, 발전기 및 기타 에너지 효율적인 전기 응용 분야에 CRGO 및 CRNGO 코일, 스트립 및 시트를 공급합니다.
A: 고투과성(HiB)과 레이저 영역으로 정제된 GOES(Grain-Oriented Electrical Steel)가 최선의 선택입니다. 이 제품은 고밀도 AI 환경에서 연속 부하 강압 변압기에 대해 가장 낮은 코어 손실과 가장 높은 효율성을 제공합니다.
A: 품질이 낮은 코어 재료는 코어 손실이 높기 때문에 더 많은 열을 발생시킵니다. 이러한 과도한 열에는 추가적인 기계적 냉각이 필요하며, 이로 인해 전력 소비가 증가하고 시설의 전력 사용 효율성(PUE) 지표가 부풀려집니다.
A: GOES는 고정 변압기에 이상적인 방향성 자기 특성을 가지고 있습니다. NOES는 등방성(다방향) 자기 특성을 갖고 있어 백업 발전기 및 냉각 펌프 모터와 같은 회전 기계에 적합합니다.
A: 얇은 게이지 라미네이션은 와전류 경로를 제한하여 열 발생을 줄입니다. 레이저 스크라이빙은 GOES의 자기 영역을 개선하여 연속 AC 작동 중 히스테리시스 손실을 크게 낮춥니다.
A: AI 클러스터에는 대규모의 지속적인 전력이 필요합니다. 비효율적인 변압기는 상당한 에너지를 열로 낭비하여 컴퓨팅에 사용할 수 있는 총 전력을 제한하고 시설 냉각 시스템에 부담을 주어 확장에 병목 현상을 발생시킵니다.
A: SST는 고주파수에서 작동하므로 막대한 와전류 손실을 방지하기 위해 초박형 라미네이션 또는 나노결정질 재료가 필요합니다. 800V DC 시스템에는 탄력적인 코어 설계가 필요한 고유한 조화 응력이 발생합니다.
A: 운영자는 공급업체로부터 환경 제품 선언(EPD)을 요구하고 재생 에너지로 구동되는 전기 아크로(EAF)를 사용하여 생산된 재료의 우선 순위를 지정하여 낮은 탄소 배출 및 ESG 규정 준수를 확인해야 합니다.
